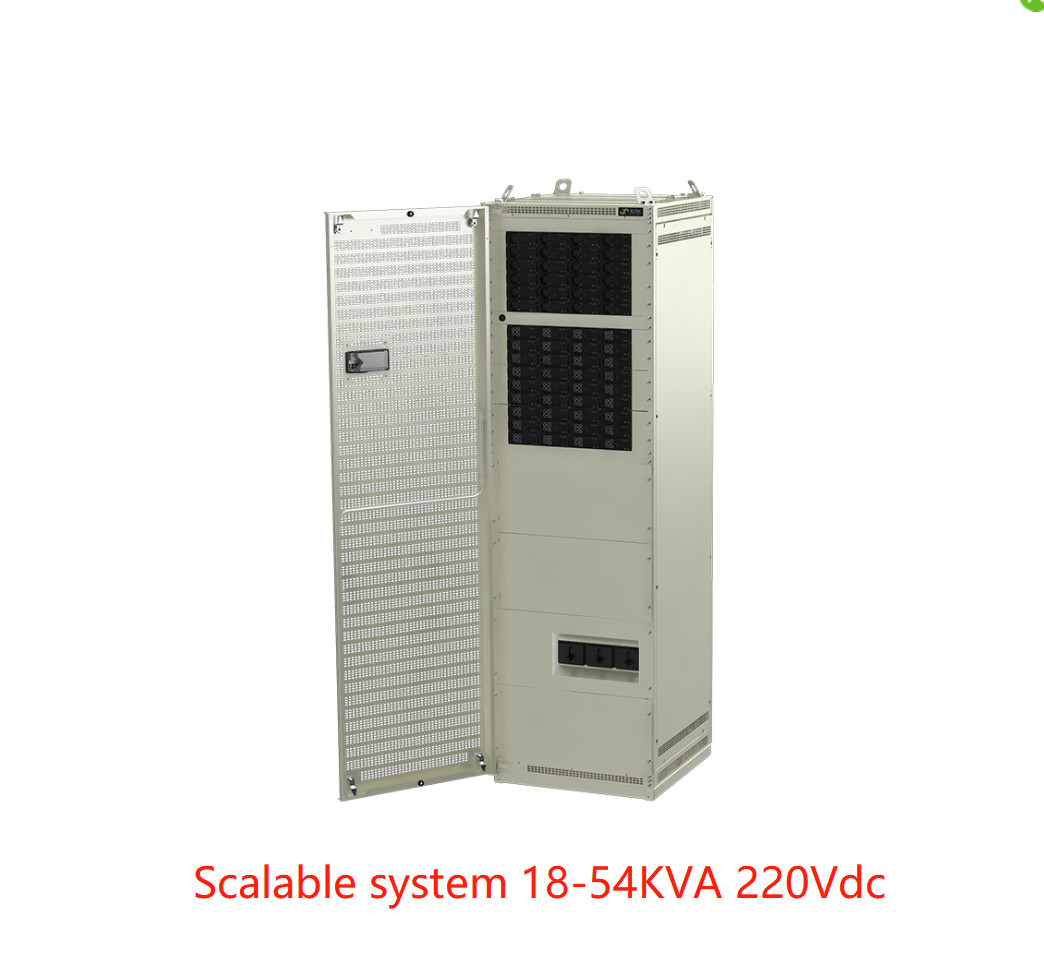

Eltekのrectiverter 400 VACまたは230Vac （CIEJ3643.4xxx）のための屋内システム拡張可能なシステム18-54KVA 220Vdc ACバックアップ力
Eltekのrectiverter 400 VACまたは230Vac （CIEJ3643.4xxx）のための屋内システム拡張可能なシステム18-54KVA 220Vdc ACバックアップ力
Rectiverter拡張可能な屋内システムはACバックアップ力をに提供する
400 VAC 3-phaseまたは230のVAC 1段階の負荷、および電池のための力220 VDCの
充満および任意DCの負荷。適用範囲が広いDCの出力はに置くことができる
再充電の保護時間の大きいバッテリー・バックアップ10時間まで。
任意B入力（二重AC入力）を伴って除去する
従来のATS （自動移動スイッチ）のために必要としなさい。AからのBの入力にスイッチ一方、
、継ぎ目が無い操作は無しである
AC負荷の中断
。
任意B入力（二重AC入力）を伴って従来のATS （自動移動スイッチ）のための必要性を除去する。AからのBの入力へのスイッチがAC負荷の中断無しに、継ぎ目が無い操作であるところ。
AC UPSとして使用のための二重AC入力と形成されたとき、それはEN 62040-3に従って- VFI SS 111として分類する
l 400 VAC 3段階（y）の入力
l 400 VAC 3段階（y）の出力
l 220VDC入出力
出力l最高の54 KVA/43,2のkWのAC
出力l最高の43,2のkWのDCの
lはバルクAC出力を保護した
l A+Bの選択（二重AC入力）
l手動バイパス選択
l 4つまでの電池のひも
lは移動の技術で造った
l 150%の積み過ぎの機能、15S
l 600%の速い旅行の現在の20氏
ホットプラグ対応l
l Smartpack2のコントローラー
lはFlatpack2整流器に平行して作動する
l全体的な承諾
lは彼の技術特許を取った
変数:
| モデル/発注情報 | 54 KVA +入力48のkWの | 54 KVA + B入力48のkWの | |
| 製品グループ | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| ACはデータをアウトプット | |||
| 電圧（） （デフォルトの/調節可能な範囲） 1） | 400 VAC 3段階（y）/346-415 VAC | ||
| 頻度（デフォルト インバーター モード） | 50のHz （適応性がある） | ||
| 頻度（セットできるインバーター モード） | 50Hz、60Hzまたは最後のsynced 50/60Hz （適応性がある） | ||
| 力の最高（連続的な/積み過ぎ（<15s> | 43,2 kW （54 KVAの）/72 KVA | ||
| 現在の最高/段階（連続的な/積み過ぎ（<15s> | 78ARMS/104,4ARMS | ||
| 現在の（最高の）速い旅行/段階（20ms） | 380A （6つのxの体言） | ||
| 遅らせなさい（電圧すくい） （電池への切換えの前に） | > 5氏@ 43,2のkWの負荷 | ||
| THD | < 1=""> | ||
| 出力特徴 |
モジュール:ホットプラグ対応LおよびNのヒューズ 100つはMCCB、AC個々のねじ込み端子をL1-L3、N及びPEのための70 mm2出力した |
||
| DCはデータをアウトプット | |||
| 電圧（（デフォルトの）/調節可能な範囲） | 122,5 VDC/97 - 145 VDC | ||
| 力（最高の@nominalの入力） | 43,2のkW 2） | ||
| 現在（最高@VOUTの≤ 48 VDC） | 400 A 2） | ||
| 時間、出力電力最高を遅らせなさい | >10ms;VOUT > 97 VDC | ||
| 出力特徴 |
電圧操業停止上の短絡の証拠、 電池はM10ボルトへの/outputの関係を入れた |
||
| 入力データ | |||
| AC本管の入れられた電圧（3段階Y） | 320-475 VAC、 | ||
| 現在/段階AC （わずかな出力電圧で） （モジュールのタイプによって） | 92-138腕4） | ||
| 頻度（デフォルト:同時性の範囲） | 47-53及び57-63のHz | ||
| 頻度（セットできる:同時性の範囲） | 47-53 Hz、57-63のHzまたは両方（適応性がある） | ||
| 力率/THD | > の0.99 50%の負荷か多く/ < 3=""> | ||
| DC電圧の体言/拡張範囲（積み過ぎ無し） 3） | 102 - 145 VDC/90 - 145 VDC | ||
| 現在のDC （最高） | 積み過ぎ（15s）の間の450 A/648 A | ||
| 入れられた特徴 |
モジュール:、ホットプラグ対応 バリスターのヒューズ ホットプラグ対応LおよびN 160はMCCB、AC個々のねじ込み端子をL1-L3、N及びPEのための70 mm2入れた |
||
| 電池及び負荷ブレーカ | |||
| 2棒電池のブレーカ | 2*MCCB 630 A | 1*MCCB 880 A | |
| 2棒の負荷ブレーカ | - | 1*MCCB 630 A | |
| 選択 | |||
| B入力最高力（FP2と彼の2つのkWの整流器） | 48のkW | ||
| 手動バイパス スイッチ | 2*160 A | ||
| 他の指定 | |||
| 効率 | >96% （本管モード（AC/ACおよびAC/DC））、>94% （インバーター モード（DC/AC）） | ||
| 保護クラス | IP 20 | ||
| 実用温度 | -40 +55°C （- 40から+131°F）の湿気不凝縮5 -に95% RH | ||
| 保管温度 | -40 +85°C （- 40から+185°F）の湿気不凝縮0 -に99% RH | ||
| 次元[WxDxHの]/重量 | 600 x 600x 2000mm （23,7 x 23,7 x 78,8"）/300のkg （1100のlbs） | ||
| 設計基準 | |||
| 電気安全 | EN 60950-1のEN 62040-1 UPSの安全 | ||
| EMC |
ETSI EN 300 386 V.1.6.1、FCC CFR 47の部15 EN 61000-6-1 /-2/-4/-5 |
||
|
環境 |
ETSI EN 300 019: 2-1 （クラス1.2）、2-2 （クラス2.3） IEC/ENの62040-3:2011節4.2によってある正常な動作条件 IECの62040-3:2011節4.3による他の作動条件は、助言された2011/65/EU （RoHS）及び2012/19/EU （WEEE）なる |
||
|
1) 出力電圧範囲は工場で形成し、上のシャーシで個々の調整がある 3) 90 - 102 VDC:減らされた性能- AC出力の力の倍力および高められた電圧無しTHD。 |
2) AC負荷に優先順位がある。出力電力および現在の最高の利用できるDCは即刻AC負荷およびAC入力電圧に依存している;230VACのための完全な交流電力のすなわち最高の28、8kW/260 Aおよびわずかな入力。 4) DC電圧が97ボルトの下で引っ張られれば入力電流はこのレベルの上で増加するかもしれない |
||
* AC &DC入れが付いているRectiverterの屋内キャビネット1つのキャビネット

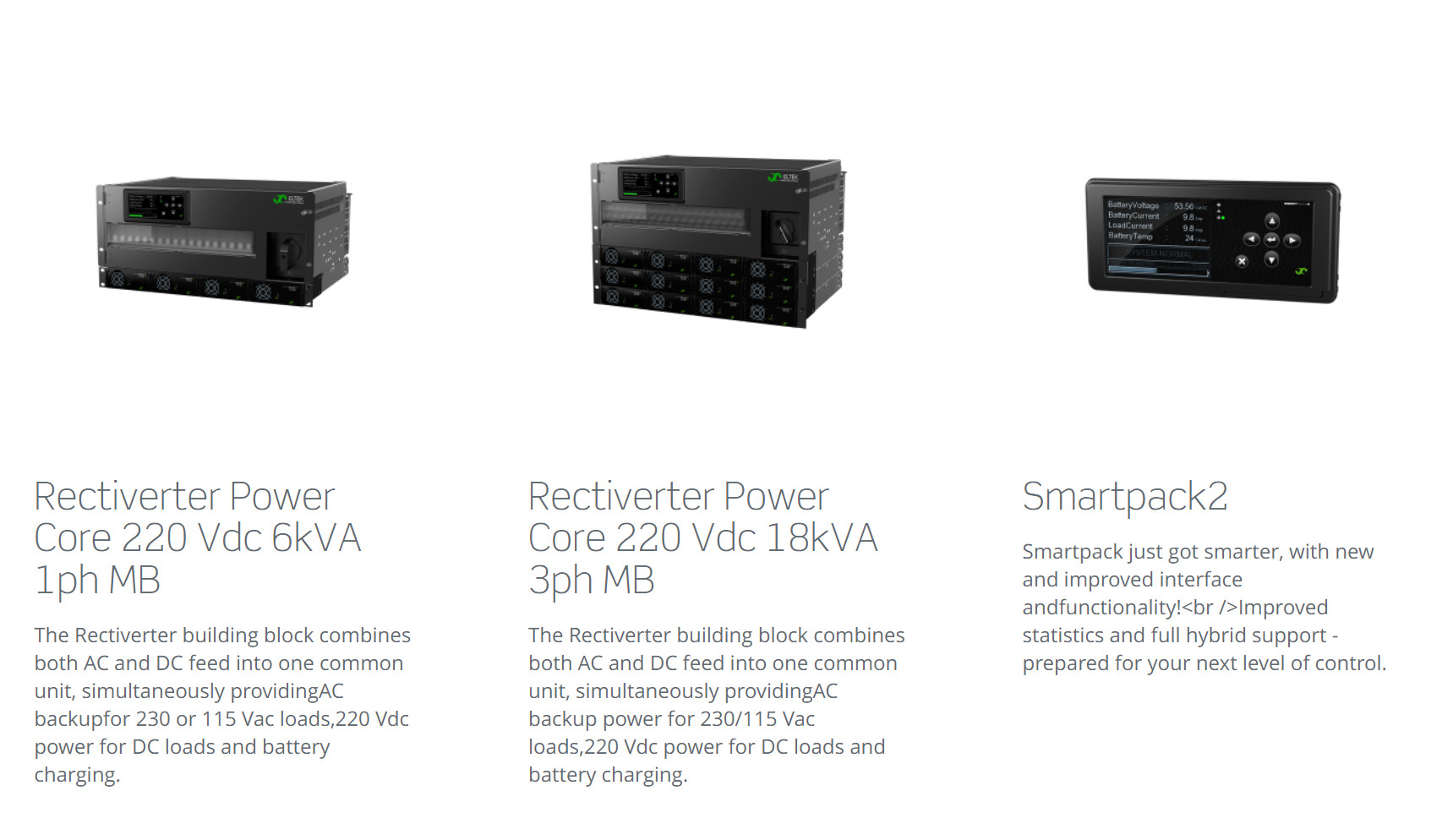

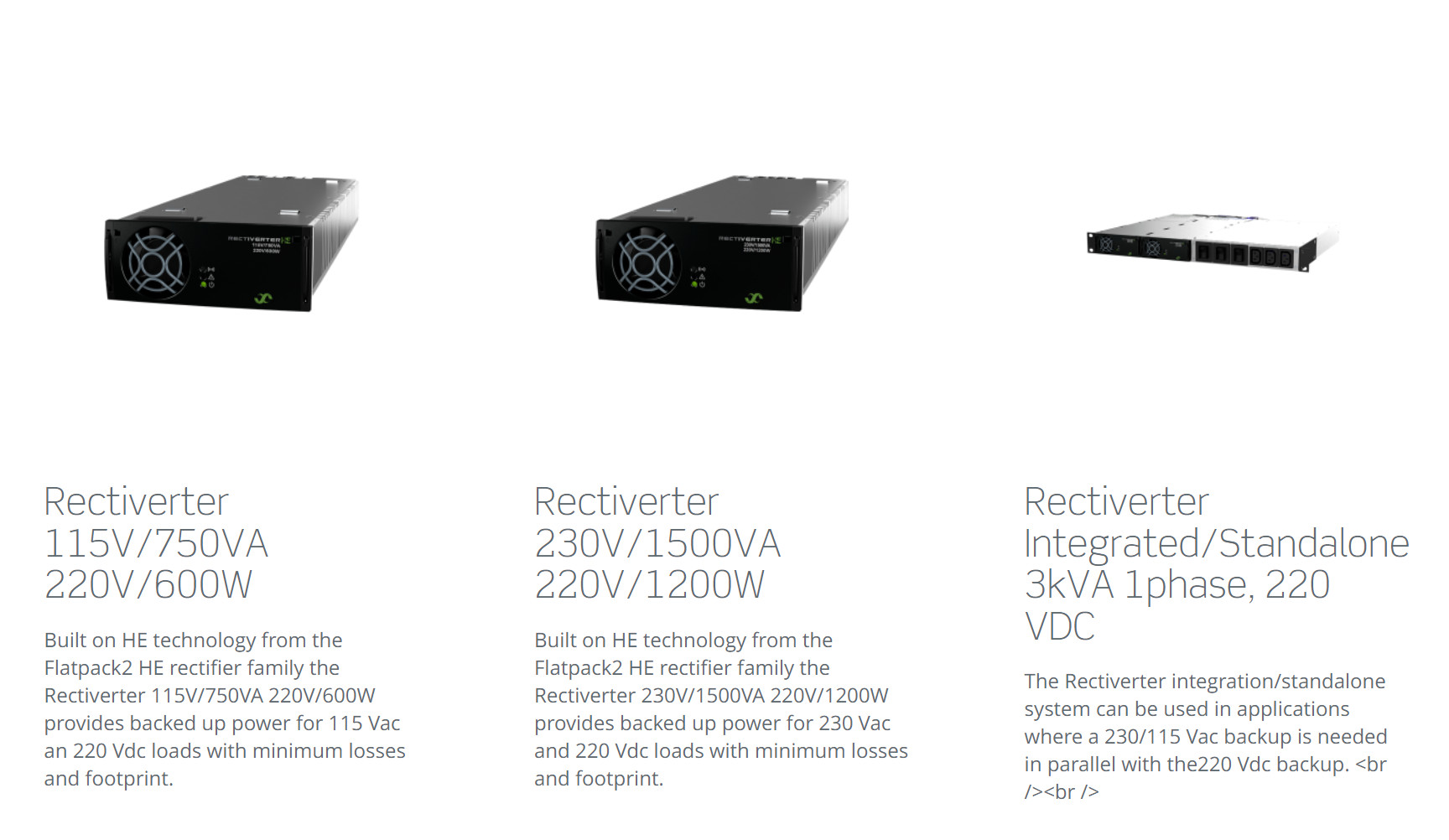

関連製品:
