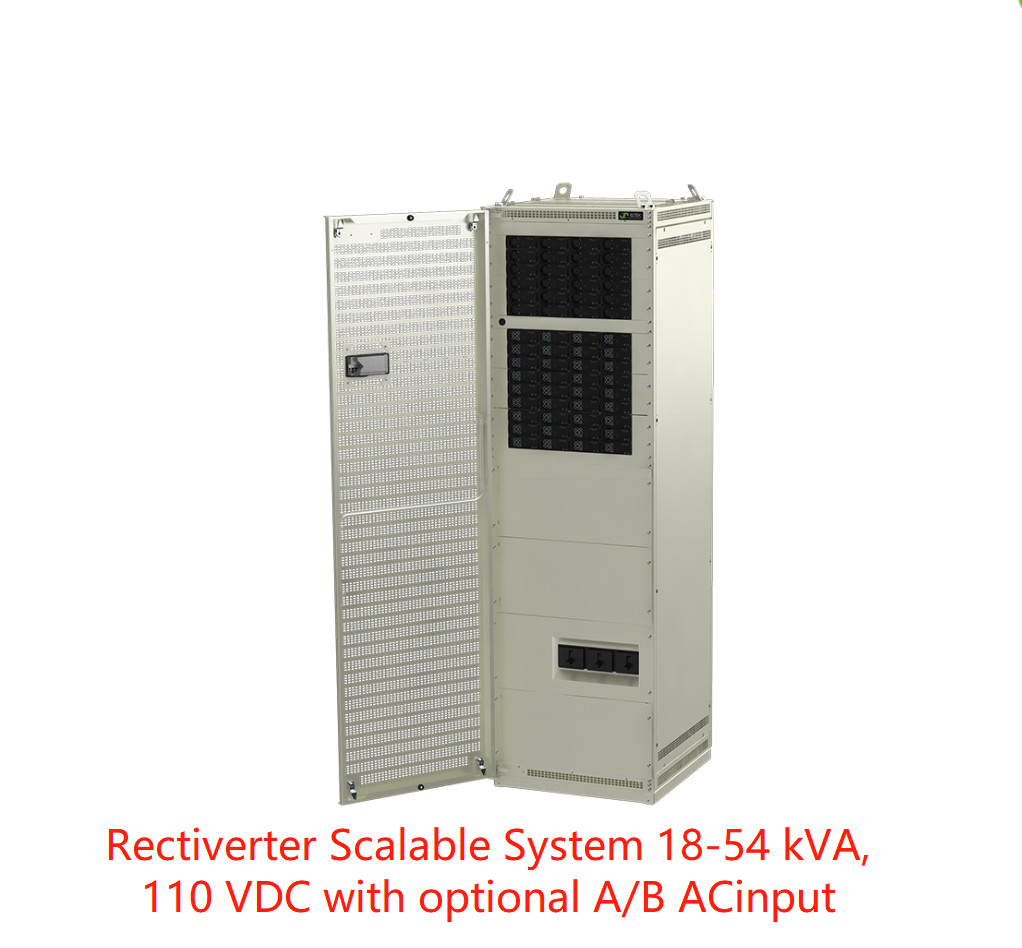

Eltek Rectiverter 屋内スケーラブルシステム 18-54 kVA、110 VDC A+B入力(CIEJ3643.4xxx)
Eltek Rectiverter 屋内スケーラブルシステム 18-54 kVA、110 VDC A+B入力(CIEJ3643.4xxx)
このスケーラブルなRectiverter屋内システムは、400 VAC 3相または230 VAC 1相負荷、およびDC負荷とバッテリー充電用の48 VDC電力を提供します。
このスケーラブルなRectiverter屋内システムは、400 VAC 3相または230 VAC 1相負荷用のACバックアップ電源、およびバッテリー充電とオプションのDC負荷用の110 VDC電力を提供します。
オプションのB入力（デュアルAC入力）と組み合わせることで、従来のATS（自動切替スイッチ）が不要になります。A入力からB入力への切り替えは、AC負荷に中断なくシームレスに行われます。
AC UPSとして使用するためにデュアルAC入力で構成されている場合、EN 62040-3に従い、VFI SS 111として分類されます。

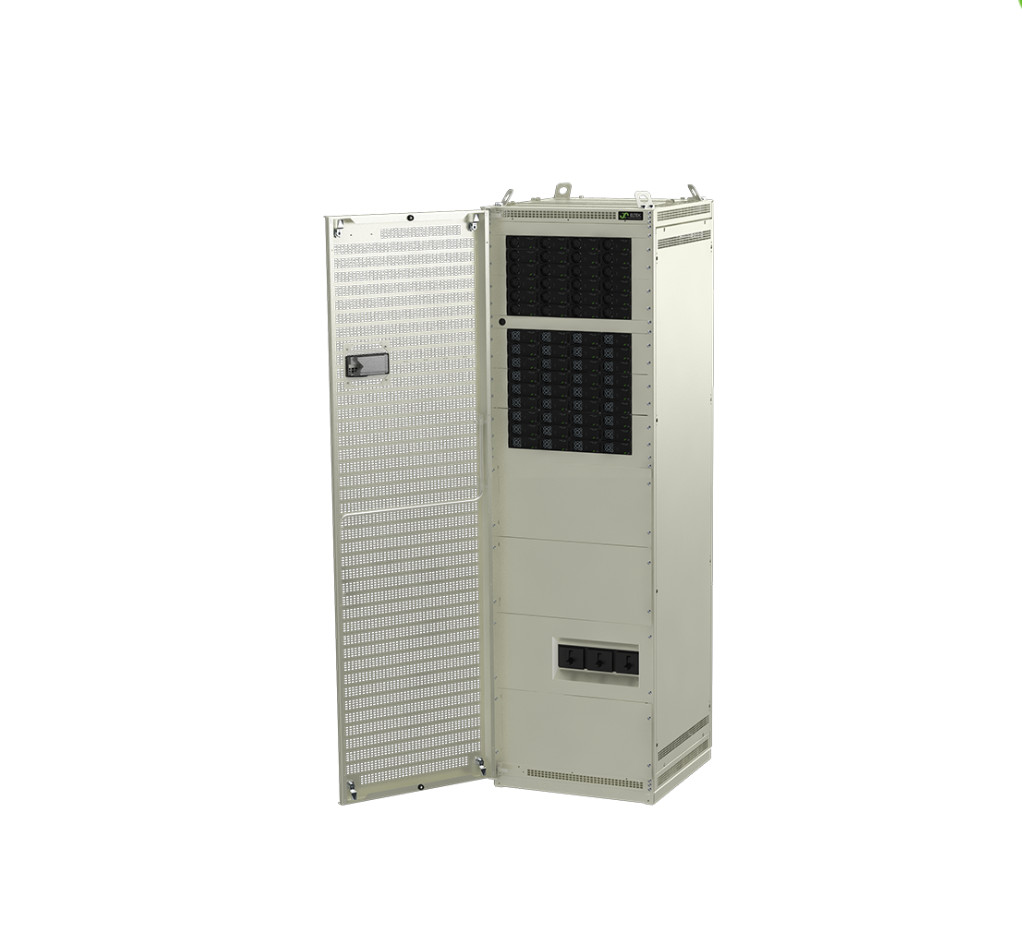

前面図 54 KVA + 48 KW A-INPUT
| モデル | 72 KW |
| 部品番号 | CIEJ3643.xxxx |
| 入力データ | |
| 電圧範囲AC（3相Y） | 320-475 V |
| 電圧範囲DC | 90-145 V |
| 最大電流AC（各相） | 92-138 A |
| 周波数 | 50 Hz / 60 Hz |
| 力率 | > 0.99 |
| 出力データ | |
| 調整可能な範囲AC（3相Y） | 346-415 V |
| 調整可能な範囲DC | 97-145 V |
| 最大出力電力AC | 54.0 kVA / 43.2 kW |
| 最大出力電力DC | 43.2 kW |
| 許容負荷力率 | 0 Ind. to 0 Cap. |
| 周波数 | 50 Hz / 60 Hz |
| バッテリーブレーカー（2極） | 2*630 A |
| オプション | |
| B入力（デュアルAC入力） | 48 kW |
| 手動バイパススイッチ | 内部 |
パラメータ：
| モデル/注文情報 | 54 kVA + 48 kW A-Input | 54 kVA + 48 kW B-Input | |
| 製品ファミリー | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| AC出力データ | |||
| 電圧（デフォルト）/（調整可能範囲）1) | 400 VAC 3相（Y）/ 346-415 VAC | ||
| 周波数（デフォルトインバータモード） | 50 Hz（適応型） | ||
| 周波数（設定可能なインバータモード） | 50Hz、60Hzまたは最後に同期された50/60Hz（適応型） | ||
| 電力最大（連続/過負荷（<15s) ) | 43.2 kW（54 kVA）/ 72 kVA | ||
| 電流最大/相（連続/過負荷（<15s) ) | 78ARMS / 104.4ARMS | ||
| 電流（最大）高速トリップ/相（20ms） | 380A（6 x 公称） | ||
| ホールドアップ（電圧低下）（バッテリーに切り替わる前） | > 5 ms @ 43.2 kW負荷 | ||
| THD | < 1.5 % (抵抗負荷時) | ||
| 出力機能 |
モジュール：LおよびNにヒューズ、ホットプラグ可能 100 A MCCB、AC出力個別ネジ端子70 mm2（L1-L3、NおよびPE用） |
||
| DC出力データ | |||
| 電圧（デフォルト）/（調整可能範囲） | 122.5 VDC / 97 - 145 VDC | ||
| 電力（最大@公称入力） | 43.2 kW 2) | ||
| 電流（最大@VOUT ≤ 48 VDC） | 400 A 2) | ||
| ホールドアップ時間、最大出力電力 | >10ms; VOUT > 97 VDC | ||
| 出力機能 |
短絡保護、過電圧シャットダウン M10ボルトへのバッテリー入力/出力接続 |
||
| 入力データ | |||
| AC主電源入力電圧（3相Y） | 320-475 VAC, | ||
| AC電流/相（公称出力電圧時）（モジュールタイプによる） | 92-138 ARMS 4) | ||
| 周波数（デフォルト：同期範囲） | 47-53 & 57-63 Hz | ||
| 周波数（設定可能：同期範囲） | 47-53 Hz、57-63 Hzまたはその両方（適応型） | ||
| 力率/THD | > 0.99 (50%負荷以上) / < 3.5% | ||
| DC電圧公称/拡張範囲（過負荷なし）3) | 102 - 145 VDC / 90 - 145 VDC | ||
| DC電流（最大） | 450 A / 648 A (過負荷時15秒) | ||
| 入力機能 |
モジュール：LおよびNにヒューズ、ホットプラグ可能、バリスタ、ホットプラグ可能 160 A MCCB、AC入力個別ネジ端子70 mm2（L1-L3、NおよびPE用） |
||
| バッテリー＆負荷ブレーカー | |||
| 2極バッテリーブレーカー | 2*MCCB 630 A | 1*MCCB 880 A | |
| 2極負荷ブレーカー | - | 1*MCCB 630 A | |
| オプション | |||
| B入力最大電力（FP2 HE、2 kW整流器付き） | 48 kW | ||
| 手動バイパススイッチ | 2*160 A | ||
| その他の仕様 | |||
| 効率 | >96% (主電源モード (AC/ACおよびAC/DC))、>94% (インバータモード (DC/AC)) | ||
| 保護クラス | IP 20 | ||
| 動作温度 | -40～+55℃（-40～+131°F）、湿度5～95% RH 結露しないこと | ||
| 保管温度 | -40～+85℃（-40～+185°F）、湿度0～99% RH 結露しないこと | ||
| 寸法[WxDxH] / 重量 | 600 x 600 x 2000mm (23.7 x 23.7 x 78.8インチ) / 300 kg (1100 lbs) | ||
| 設計規格 | |||
| 電気的安全性 | EN 60950-1、EN 62040-1 UPS安全性 | ||
| EMC |
ETSI EN 300 386 V.1.6.1、FCC CFR 47 Part 15 EN 61000-6-1 /-2/-4/-5 |
||
|
環境 |
ETSI EN 300 019: 2-1 (クラス1.2)、2-2 (クラス2.3) IEC/EN 62040-3:2011の4.2項に従い、通常の動作条件とする IEC 62040-3:2011の4.3項に従い、その他の動作条件を通知する必要があります。2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
||
|
1) 出力電圧範囲は工場で設定され、トップシャーシに個別のキーイングがあります。 3) 90 - 102 VDC：性能低下 - パワーブーストなし、AC出力の電圧THDが増加。 |
2) AC負荷が優先されます。最大利用可能DC出力電力と電流は、瞬時AC負荷とAC入力電圧に依存します。つまり、フルAC電力と230VACの公称入力で最大28.8kW/260A。 4) DC電圧が97 Vを下回ると、入力電流がこのレベルを超える可能性があります。 |
||
* AC＆DCフィードを1つのキャビネットに収めた屋内Rectiverterキャビネット
