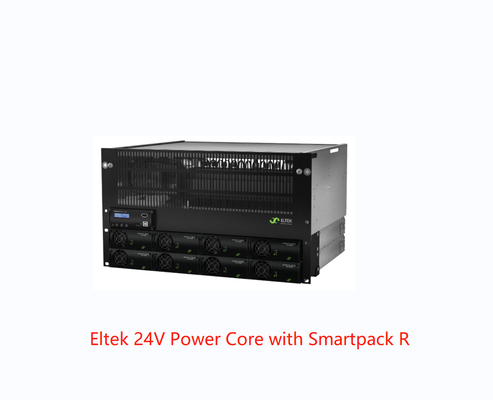

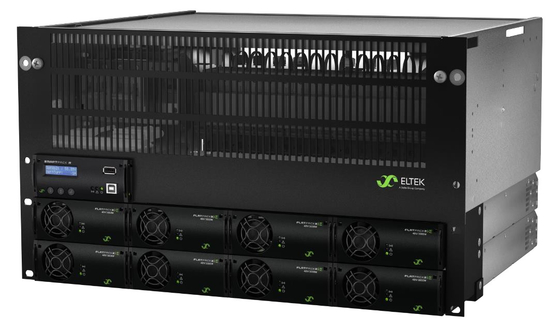

Eltek Integrated 24V 電源システム 5U/8U 300A/600A、Smartpack R コントローラーおよび Flatpack2 48/1800HE モジュール
コスト効率の高い設計、電力密度、信頼性の組み合わせにより、Flatpack2 は真に際立った製品ファミリーであり、比類のないネットワーク可用性を提供します。T
he Flatpack2 整流器の汎用性とは、
世界中のさまざまな 48VDC および 24VDC アプリケーションで使用できることを意味します。
アプリケーション
テレコム – モバイル / ワイヤレス
· 無線基地局/セルサイト
· LTE / 4G / WiMAX
· 分散アンテナシステム
· マイクロ波
· ブロードバンド
テレコム – 固定
· 電話サーバー/スイッチ
· 光ファイバー/FTTx
· マイクロ波
· ケーブル
· ブロードバンド
主な機能
l · 完全なシステム

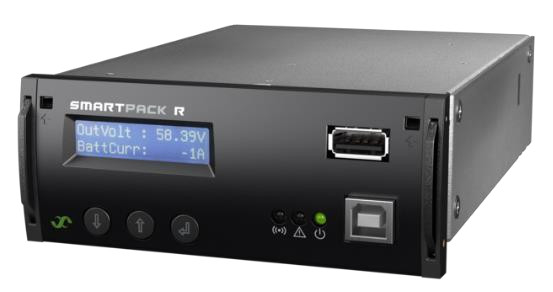

l · SMARTPACK R コントローラー
l · 高度な制御と
l イーサネットポート経由での監視
l · プラグイン用の USB タイプ A ホスト
l デバイス (例: WIFI; フラッシュドライブ)
l · 制御用の USB タイプ B
l · 超高効率
l 整流器
l · ホットプラグ可能なモジュール
l · 6X バッテリーブレーカーの位置
l · LVBD
l · 18X 負荷 MCB 分配
l · LVLD (オプション)
l · 5U から 8U の高さ
l · グローバル承認
パラメータ：
| モデル | 24VDC | 48VDC | ||||||||
|
部品番号 (構成されたテレコム電源システム) |
CTO2xxxx.nnnn | CTOxxxxx.nnnn | ||||||||
|
|
||||||||||
| パワーモジュール | ||||||||||

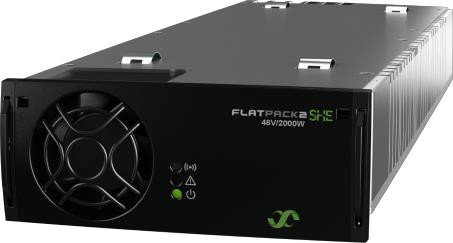

| Flatpack2 整流器 1) | Flatpack2 24/1800 HE | Flatpack2 48/2000 HE または SHE Flatpack2 48/3000 HE または SHE | ||||||||
| 入力データ | ||||||||||
| 電圧 (範囲) | 85-300 VAC | 85-300 VAC (HE モジュール) 85-264 VAC (SHE モジュール) | ||||||||
| 周波数 | 45-66 Hz | |||||||||
| 主電源構成 | 個別 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT | |||||||||
| 接続 | 端子台、最大 16 mm2 | |||||||||
| 出力データ | ||||||||||
| 電圧 | +24 VDC | -48 VDC | ||||||||
| 電流 (最大) | 600 A | 600 A | ||||||||
| バッテリー分配 | ||||||||||
| バッテリーブレーカーの位置数 | 6x 100 A | |||||||||
| LVBD | デフォルト 300 A / 600 A | オプション 150 A / 300 A / 500 A / 600 A | ||||||||
| 負荷分配 | ||||||||||
| 負荷 MCB の位置数 | 18x 18 mm または 9x 18 mm + 6x 27 mm | |||||||||
| LVLD | オプション 300 A / 600 A | オプション 150 A / 300 A / 500 A / 600 A | ||||||||
| 負荷ブレーカータイプ | DIN レールマウント、幅 18 mm および 27 mm (リクエストに応じて 13 mm) | |||||||||
| 制御と監視 | ||||||||||
| 制御および監視ユニット 3) | Smartpack R | |||||||||
| 入力 | 6x デジタル入力 (外部機器の監視用) | |||||||||
| 出力 | 6x アラームリレー | |||||||||
| その他の仕様 | ||||||||||
| 絶縁 |
3.0 kVAC – 入力から出力 1.5 kVAC – 入力からアース 0.5 kVDC – 出力からアース |
|||||||||
| 動作温度 | -40 ～ +60 °C [-40 ～ +140 °F] | |||||||||
| 保管温度 | -40 ～ +85 °C [-40 ～ +185 °F] | |||||||||
| 寸法 (幅 x 奥行き x 高さ) 4) |
482 x 380 x H mm [19 x 14.9 x H インチ] 高さ (H): - 5U: 222 mm [8.8 インチ] - 6U: 267 mm [10.5 インチ] |
482 x 380 x H mm [19 x 14.9 x H インチ] 高さ (H): - 5U: 222 mm [8.8 インチ] - 6U: 267 mm [10.5 インチ] - 7U: 311 mm [12.3 インチ] - 8U: 356 mm [14 インチ] |
||||||||
| 重量 (モジュールを除く) | 約 5 kg [11 ポンド] | |||||||||
| 設計基準 | ||||||||||
| 電気的安全性 |
IEC/UL 60950-1 CSA 22.2 |
|||||||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-2 /-3 |
|||||||||
| 環境 |
ETSI EN 300 019-2-1 (クラス 1.2) /-2 (クラス 2.3) /-3 (クラス 3.2) ETSI EN 300 132-2 IEC 62040-5-3:2016 条項 4.2 に準拠した通常の動作条件。IEC 62040-5-3:2016 条項 4.3 に準拠したその他の動作条件は、通知する必要があります。 |
|||||||||
|
1) 詳細については、Flatpack2 整流器のデータシートを参照してください。 2) SPD デバイスオプションなしでシステムが構成されている場合 |
3) 詳細については、Smartpack R コントローラーのデータシートを参照してください。 4) 推奨される最小キャビネット奥行きは 400 mm [15.7 インチ] です。 |
|||||||||
