Eltek Rectiverter-Indoorシステム スケーラブル120 kWシステム オプションA+B、AC入力 (CDEJ6042.xxxx)
このスケーラブルなRectiverter屋内システムは、400 VAC 3相または230 VAC 1相負荷、およびDC負荷とバッテリー充電用の48 VDC電源にバックアップ電力を提供します。
このシステムは最大108 kWの負荷容量を持ち、最大90 kVA / 72kWのAC出力を提供し、AC & DC配電を内蔵して最大72 kWのDC負荷にも給電するように動的に可変です。
オプションのB入力（デュアルAC入力）と組み合わせると、従来のATS（自動切替スイッチ）が不要になり、Rectiverter屋内システムは究極の柔軟性とスケーラビリティを実現します。
400 VAC 3相 (Y) 入力
400 VAC 3相 (Y) 出力
48 VDC 入力/出力
最大90 kVA / 72 kW AC出力
最大72 kW DC出力
AC配電
DC配電オプション
A+Bオプション（デュアルAC入力）
LVBDオプション
最大4つのバッテリーストリング
内蔵転送技術
150%過負荷能力、15S
600%高速トリップ電流20 ms
ホットプラグ可能

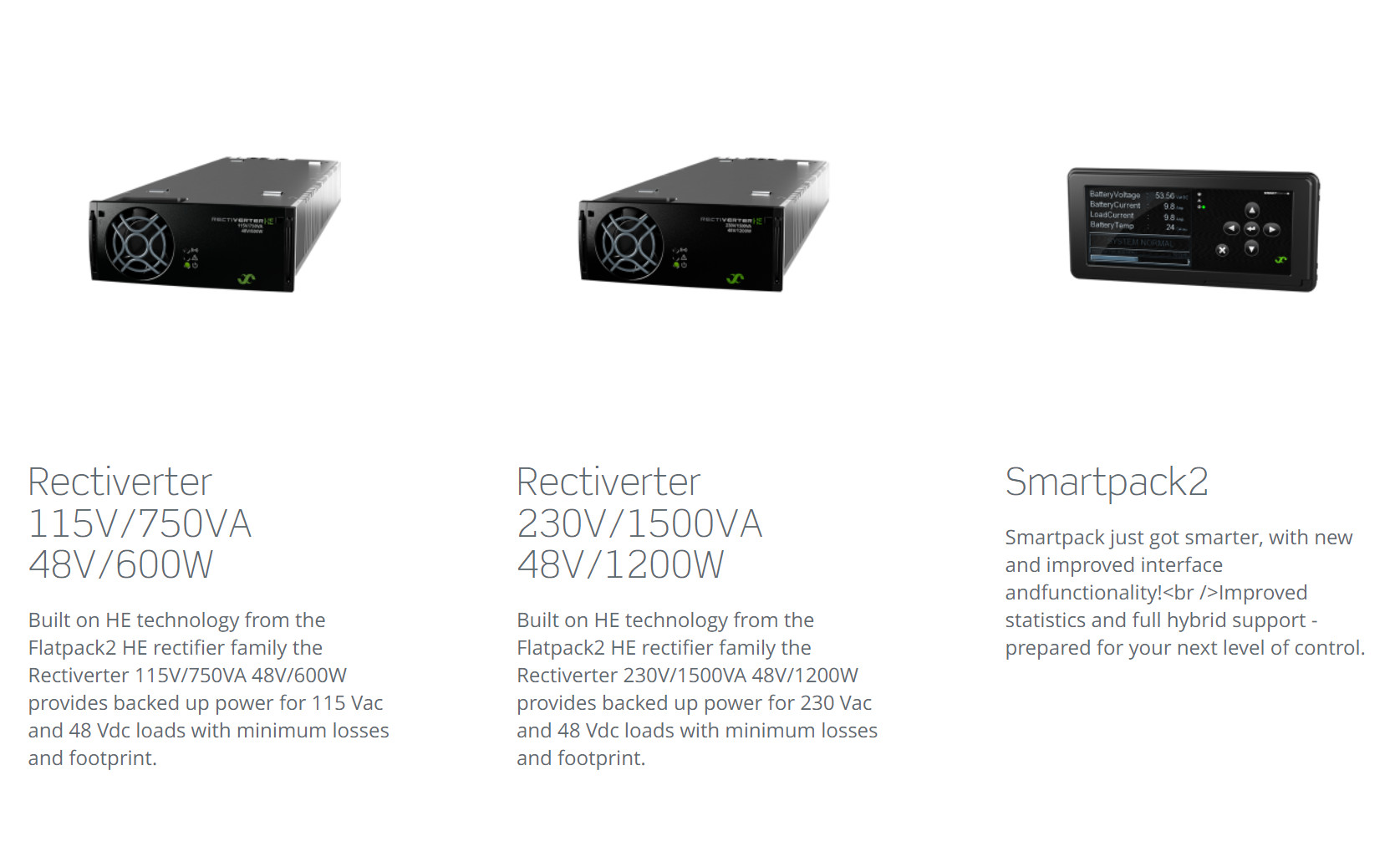

Smartpack2コントローラー
Flatpack2整流器と並行して動作
グローバルコンプライアンス
特許取得済みのHEテクノロジー
単線図 120 KW + 108 KW B入力
パラメータ：
| モデル / 注文情報 | 120 kW + 108 kW B入力 | ||
| 製品ファミリー | CDEJ6042.xxxx | ||
| AC出力データ | |||
| 電圧（デフォルト）/（調整可能範囲）1) | 400 VAC 3相 (Y) / 346-415 VAC | ||
| 周波数（デフォルトインバータモード） | 50 Hz（適応型） | ||
| 周波数（設定可能インバータモード） | 50Hz、60Hzまたは最後に同期した50/60Hz（適応型） | ||
| 電力最大（連続 / 過負荷（<15s) ) | 72 kW (90 kVA) / 120kVA | ||
| 電流最大/相（連続 / 過負荷（<15s) ) | 130 ARMS / 174 ARMS | ||
| 電流（最大）高速トリップ/相（20ms） | 640 A (公称値の6倍) | ||
| ホールドアップ（電圧低下）（バッテリーに切り替わる前） | > 5 ms @ 72 kW負荷 | ||
| THD | 抵抗負荷で< 1.5 % | ||
|
出力機能 |
モジュール：LとNにヒューズ、ホットプラグ可能 1極または3極AC配電（MCBに直接接続） Rectiverterモジュール推奨最大ブレーカー容量に応じた最大ブレーカー容量 |
||
| DC出力データ | |||
| 電圧（デフォルト）/（調整可能範囲） | 53.5 VDC / 43 - 58 VDC | ||
| 電力（最大@公称入力） | 72 kW 2) | ||
| 電流（最大@VOUT ≤ 48 VDC） | 1500 A 2) | ||
| ホールドアップ時間、最大出力電力 | >10ms; VOUT > 41 VDC | ||
| 出力機能 | 短絡保護、過電圧シャットダウン | ||
| 入力データ | |||
| AC主電源入力電圧（3相Y） | 320-475 VAC, | ||
| AC電流/相（公称出力電圧時）（モジュールタイプによる） | 140-240 ARMS 4) | ||
| 周波数（デフォルト：同期範囲） | 47-53 & 57-63 Hz | ||
| 周波数（設定可能：同期範囲） | 47-53 Hz、57-63 Hzまたは両方（適応型） | ||
| 力率 / THD | 50%負荷以上で> 0.99 / < 3.5% | ||
| DC電圧公称値 / 拡張範囲（過負荷なし）3) | 45 - 58 VDC / 40 - 45 VDC | ||
| DC電流（最大） | 過負荷時（15秒）1920 A / 2700 A | ||
| 入力機能 |
モジュール：LとNにヒューズ、ホットプラグ可能、バリスタ、ホットプラグ可能 AC入力個別ネジ端子 L1-L3、N & PE用150 mm2 |
||
| バッテリーブレーカー | |||
| 1極バッテリーブレーカー | 2*TPS 2ホルダー（800-1600 A） | 4*TPS 00ホルダー（250-600 A） | |
| オプション | |||
| B入力最大電力（FP2 HE、2 kW整流器付き） | 72 kW | ||
| B入力最大電力（FP2 HE、3 kW整流器付き） | 108 kW | ||
| DC配電（ブレーカーに直接接続） | 1-125 A、1極ブレーカー（最大30個18 mm、最大20個27 mm） | ||
| LVBD（1極） | 1800 A | ||
| その他の仕様 | |||
| 効率 | >96%（主電源モード（AC/ACおよびAC/DC））、>94%（インバータモード（DC/AC）） | ||
| 保護クラス | IP 20 | ||
| 動作温度 | -40～+55℃（-40～+131°F）、湿度5～95% RH 結露しないこと | ||
| 保管温度 | -40～+85℃（-40～+185°F）、湿度0～99% RH 結露しないこと | ||
| 寸法[幅x奥行きx高さ] / 重量 | 1200 x 600 x 2000mm (23,7 x 23,7 x 78,8インチ) / 300 kg (1100 lbs) | ||
| 設計規格 | |||
| 電気的安全性 | EN 60950-1、EN 62040-1 UPS安全性 | ||
| EMC |
ETSI EN 300 386 V.1.6.1、FCC CFR 47 Part 15 EN 61000-6-1 /-2/-3/-4、EN62040-2 |
||
|
環境 |
ETSI EN 300 019: 2-1 (クラス1.2)、2-2 (クラス2.3) IEC/EN 62040-3:2011条項4.1 RoHS (2011/65/EU) およびWEEE (2002/96/EC) に準拠した通常の動作条件 |
||
|
1) 出力電圧範囲は工場で設定され、トップシャーシに個別のキーイングがあります 3) 40 - 45 VDC：性能低下 - パワーブーストなし、AC出力の電圧THDが増加。 |
2) AC負荷が優先されます。最大利用可能DC出力電力と電流は、瞬時 AC負荷とAC入力電圧に依存します。つまり、230VACのフルAC電力と公称入力で最大48kW/1000 A。 4) DC電圧が43Vを下回ると、入力電流がこのレベルを超える可能性があります |
||

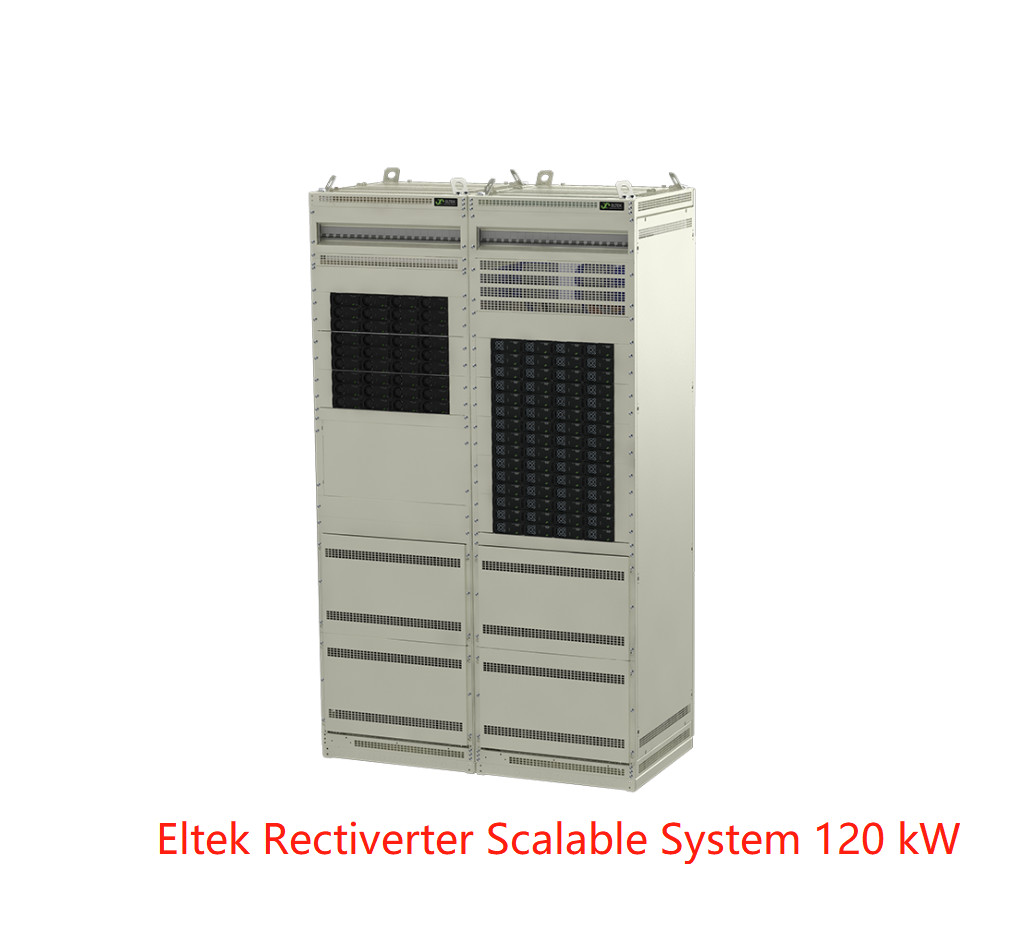

* AC & DCフィードを1つのキャビネットに収めた屋内Rectiverterキャビネット
