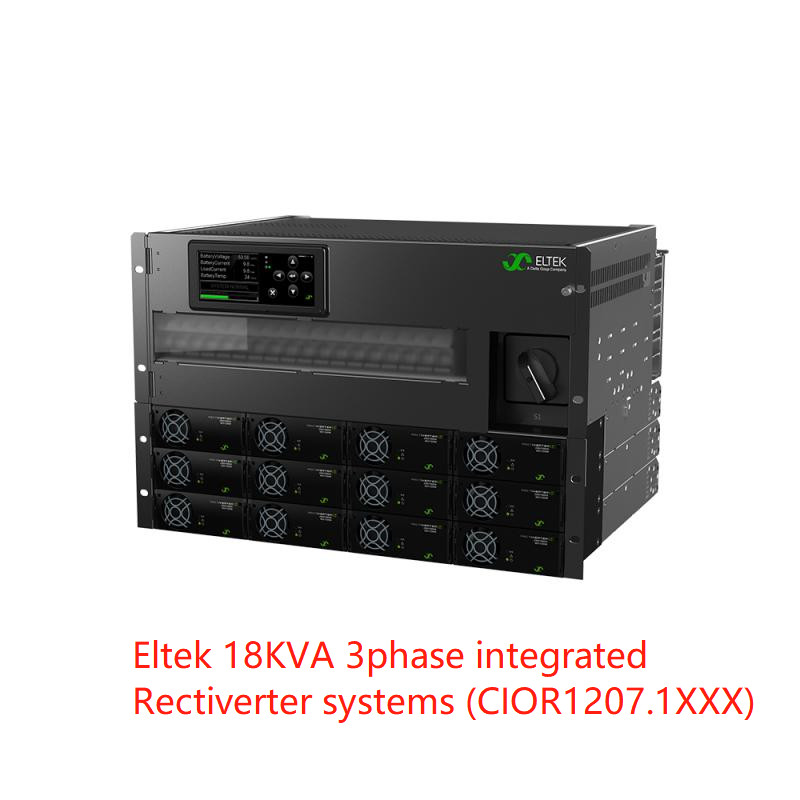

エルテック リレクトリバーター パワーコア 110 VDC 18 kVA 1ph または 3ph 最大 18Kva AC & 14.4kw 110Vdc出力 (CIOR1207.1xxx 部分番号)
適用:
直転器 2U 19インチ統合システムは,230 / 115Vacと110Vdcのバックアップが必要な産業用アプリケーションで大量AC&DC出力を持つ独立したシステムとして使用できます.
ACとDCの総出力量は合計8KWに制限され,ACとDCの出力制限は接続負荷に応じて設定できます.AC負荷の制限は最大6kVAとDC負荷の制限は最大4KWに設定されている.8KW
追加オプションとして,I/QモニターまたはFlexiモニターのCANノードで測定とシグナリングを幅広く拡張することができます.
テレコム・モバイル/ワイヤレス
■ LTE/4G/WiMAX
· 分散したアンテナシステム
■ ブロードバンド
· ラジオベースステーション/セルサイト
電力事業
低電圧と高電圧のスイッチ
· トランスフォーマー & SUB ステーション
■ 制御と保護
■SCADAシステム
鉄道と地下鉄のインフラ
■ 制御と保護
■ 信号
主要な特徴:
技術データ:
| モデル / 注文情報 24 kW, 230 V 1h | 24kW 400V 3ph |
| 製品ファミリー CIOR1207.1xxx | |
| AC出力データ | |
| 電圧 (デフォルト) / (調節範囲)1) 230 VAC / 200 - 240 VAC 400 VAC 3相 (Y) / 346-415 VAC | |
| 周波数 (デフォルトインバーターモード) 50Hz (適応) | |
| 周波数 (設定可能なインバーターモード) 50Hz,60Hzまたは最後に同期された50/60Hz (適応可能) | |
| 最大出力 (連続/過負荷 (<15s) ) 14,4 kW (18 kVA) / 24 kVA | |
| 最大電流/相 (連続電流/過負荷 (<15s) ) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| 電流 (最大) 速出/相 (20ms) 384A (6x名目) | 128A (6x名乗) |
| ストップ (電圧低下) (バッテリーに切り替える前に) > 5 ms @ 14,4 kW の負荷 | |
| 抵抗負荷でTHD < 1.5% | |
| 出力機能 LとNのファイューズ,ホットプラグ可能 | |
| DC出力データ | |
| 電圧 (デフォルト) / (調整範囲) 122,5 VDC / 97 - 145 VDC | |
| パワー (最大 @名目入力) 14,4 kW 2) | |
| 電流 (最大 @VOUT ≤ 108 VDC) 133 A(2) について | |
| 保持時間,最大出力 > 10ms; VOUT > 41 VDC | |
| 出力機能 短回路防止 超電圧切断 M8ボルトへの大量DC出力接続 | |
| インプットデータ | |
| AC メイン 入力電圧 ((3相 Y) 185 - 275 VAC, ((単相) 320 - 475 VAC, ((3相 Y) | |
| AC電流/相 ((名目出力電圧で) (モジュールの種類に応じて) 84-144 ARMS 4) | 28-48 ARMS (4) |
| 周波数 (デフォルト:同期範囲) 47-53 & 57-63 Hz | |
| 周波数 (設定可能:同期範囲) 47-53 Hz, 57-63 Hz または両方 (適応可能) | |
| パワーファクター/THD > 0.99 50%以上の負荷で/ < 3.5% | |
| DC電圧名値/拡張範囲 (過負荷なし)(3) について102 - 145 VDC / 90 - 102 VDC | |
| DC電流 (最大) 150A / 216A 過負荷時 (15秒) | |
|
LとNのシューズ,ホットプラグ,バリストール,ホットプラグ 入力機能 AC 入力 個別スクリュー端子 10 mm2 L1,L2,L3,または L1,L1,L1 + N & PE M8ボルトへの大量 DC 入力接続 M8ボルトへの大量DC電池接続 |
|
| オプション | |
| 制御とモニタリング (データシート"Smartpack2"を参照) "Smartpack2"は,産業用基本型I/Oモニター2を含む | |
| 1 ポール AC 配送 (MCB に直接 L 接続) 1-18 pc, 2-20A, C または B 特性 | 1〜18 pc, 2〜20A,CまたはBの特性 |
| 3極交流配送 (MCBに直接L1-L3接続) - | 1-6 pc, 2-20A,CまたはBの特徴 |
| 他の仕様 | |
| 効率>96% (メインモード (AC/ACとAC/DC)),>94% (インバーターモード (DC/AC)) | |
| 手動バイパススイッチ 63A (休憩前に実行) | |
| 保護クラス IP 20 | |
| 作業温度 -40〜+55°C (-40〜+131°F),湿度 5〜95% RH 凝縮しない | |
| 貯蔵温度 -40〜+85°C (-40〜+185°F),湿度 0〜99% RH 凝縮しない | |
| 寸法[WxDxH]/重量 482 x 432 x 311mm (7U) (19 x 17 x 12,3 円) / 27kg (60ポンド) | |
| 設計基準 | |
| 電気安全 EN 60950-1,EN 62040-1 UPSの安全性 | |
|
EMC ETSI EN 300 386 V1.6.1FCC CFR 47 第 15 部分 EN 61000-6-1 /-2/-3/-4,EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (クラス1.2), 2-2 (クラス2.3) 環境 IEC/EN 62040-3:2011 第4.1 項 RoHS (2011/65/EU) とWEEE (2002/96/EC) に準拠する通常の運用条件 |
|
|
1) 出力電圧範囲は工場で設定され,上部シャーシに個別キーリングがあります 2) AC負荷は優先されます.入手可能DC出力と電流は 3) 90-102 VDC:性能低下 - AC出力における電源増加なしおよび電圧増加THD.即時AC負荷とAC入力電圧,すなわち最大9600W/87A 230VACの入力 4) DC電圧が97Vを下回る場合,入力電流はこのレベルを超えて増加する可能性があります. |
|

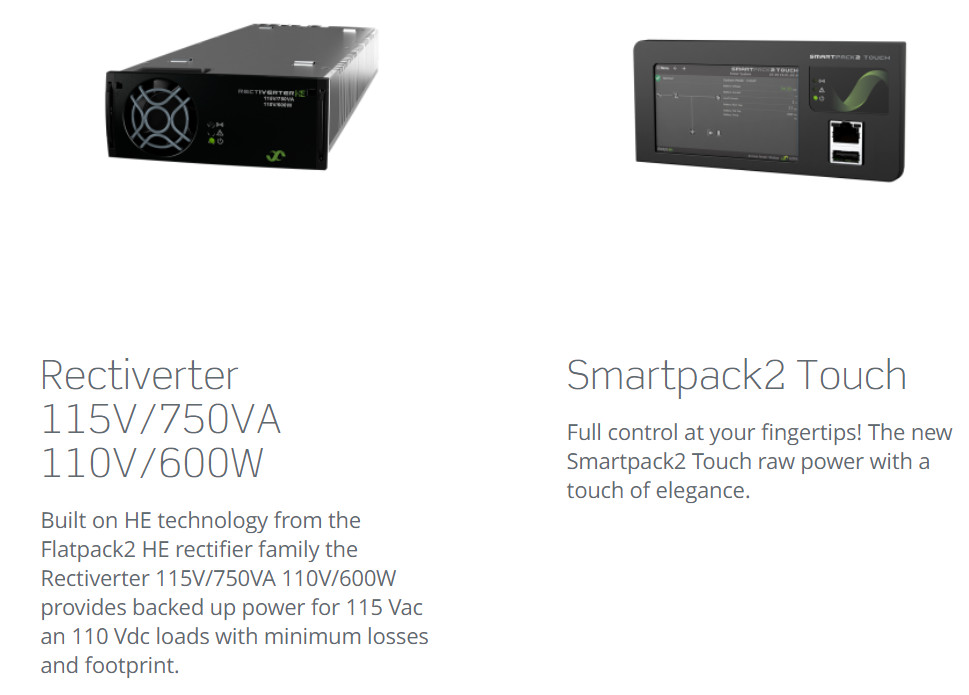

関連製品:
