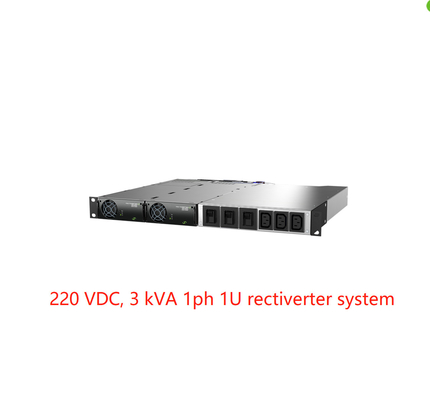

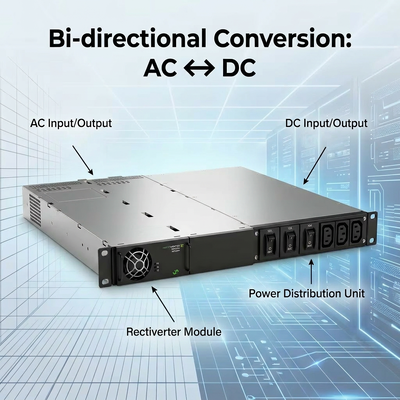

エルテックリクティバーター統合独立システム 3kVA 1相 220 VDC (パート番号:CTOR0201.003 CTOR0201.006)
適用:
整電器を統合したスタンドアロンシステムは,
2 230/115Vacのバックアップが220Vdcのバックアップと並行して必要です.
このシステムは,エルテック直流システムに統合され,220Vdcシステムと同じコントローラに接続できます.
また,任意の 220Vdc ソースに接続されたスタンドアロンシステムとして使用できます.
ACとDCの両方の出力の総出力量は最大4kwに制限され,ACとDC出力の限界は,接続された負荷に応じて設定できます.AC負荷の制限は最大3Kvaに設定されています.
テレコム・モバイル/ワイヤレス
LTE/4G/WiMAX
l 配線アンテナシステム
l ブロードバンド
l ラジオベースステーション/セルサイト
ありがとうございました
鉄道と地下鉄のインフラ
制御と保護
信号を送る
lGSM-R
■ 安全システム
ありがとうございました
電力会社
制御と保護
SCADAシステム
主要な特徴:
コンパクトな設計とシンプルな設置
単相 230VACまたは115VAC入力と出力
48Vdc入力と出力
l 最大4つの直転器モジュール
l 8KWのAC+DC総出力
l 最大 6kVA AC出力
l 最大 4KW/ 8KW DC出力
1 か 2 極 AC 配送オプション
1 極直流配送オプション
変換技術で構築された
技術データ:
| モデル / 注文情報 | 4kW 230V | 2kW 115V | |
| 部品番号 | CTOR0201 について003 | CTOR0201 について006 | |
| AC出力データ | |||
| 電圧 (デフォルト) / (調節範囲) (1) | 230 VAC / 200 - 240 VAC | 115 VAC / 100 - 127 VAC | |
| 周波数 (デフォルトインバーターモード) | 50 Hz (適応可能) | 60 Hz (適応可能) | |
| 周波数 (設定可能なインバーターモード) | 50Hz,60Hz または最後に同期された50/60Hz (適応可能) | ||

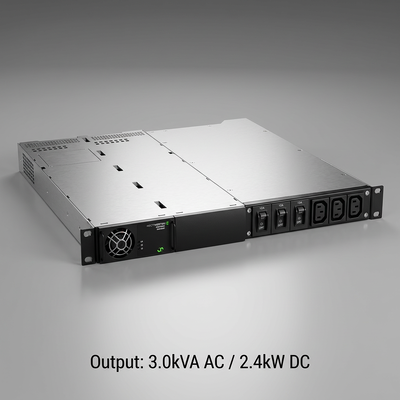

| 最大出力 (連続/過負荷 (<15s) | 2400 W (3000 VA) / 4000 VA | 1200W (1500VA) / 2000VA | |
| 最大電流 (連続電流/過負荷 (<15秒) | 13ARMS / 17,4ARMS | ||
| 電流 (最大) 速行 (20ms) | 64A (6x名目) | ||
| 待機 (電圧低下) (バッテリーに切り替える前に) | 5 ms | ||
| THD | 抵抗負荷で <1.5% | ||
| 出力特性 | LとNのシューズ,ホットプラグイン | ||
| DC出力データ | |||
| 電圧 (デフォルト) / (調整範囲) | 245 VDC / 194 - 290 VDC | ||
| パワー (最大 @名目入力) | 2400W (2) | 1200W (2) | |
| 電流 (最大 @名目出力 VDC) | 111 A 2 について | 55 A 2) について | |
| 待機時間 最大出力 | > 10ms; VOUT > 95 VDC | ||
| 出力特性 | 短回路防止,超電圧切断,M6ボルトへの大量DC出力接続 | ||
| インプットデータ | |||
| AC メイン入力電圧 (単相) | 185〜275 VAC | 95 - 140 VAC | |
| AC電流 (名目出力電圧で) (モジュールの種類によって) | 14-24 ARMS (4) | ||
| 周波数 (デフォルト: 同期範囲) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz | |
| 周波数 (設定可能:同期範囲) | 47-53 Hz,57-63 Hz または両方 (適応可能) | ||
| パワーファクター / THD | 負荷の50%以上で > 0.99 / < 3.5% | ||
| DC電圧名値/拡張範囲 (過負荷なし) (3) | 20 - 290 VDC / 180 - 204 VDC | ||
| DC電流 (最大) | 13オーバーロード (15s) のとき,3A / 18A | 6オーバーロード (15s) のとき,4A / 9A | |
|
入力機能 |
LとNのシューズ,ホットプラグ,バリストール,ホットプラグ AC入力 個別スクリュー端子 6 mm2 L,N & PE バルク DC入力接続 M6ボルト |
||
| 他の仕様 | |||

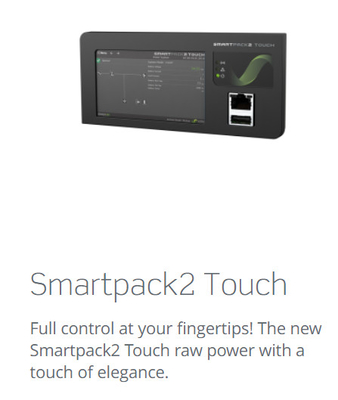

| 次のコントローラ (RJ45) に接続するサポート | スマートパック2, スマートパックS&コンパックコントローラ | ||

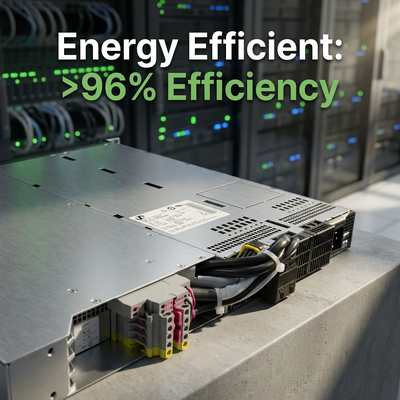

| 効率性 | >96% (メインモード (AC/ACとAC/DC)),>94% (インバーターモード (DC/AC)) | ||
| 2極交流配送 (IEC 320-C13の接続ソケット) | 3pc, 10A, OP 特性 (CS 特性を持つ 4-8A ブレーカーオプション) | ||
| 保護クラス | IP 20 | ||
| 動作温度 | -40〜+55°C (+40〜+131°F),湿度 5〜95% RH 凝縮しない | ||
| 保存温度 | -40 から +85°C (-40 から +185°F),湿度 0 - 99% RH 凝縮しない | ||
| 寸法[WxDxH]/重量 | 482 x 395 x 44mm (1U) (19 x 17 x 1,8 ̊) / 6kg (13 lbs) | ||
| 設計基準 | |||
| 電気安全 | EN 60950-1,EN 62040-1 | ||
| EMC |
ETSI EN 300 386 V1.6.1FCC CFR 47 Part 15 EN 61000-6-1/-2/-4/-5 EN62040-2 (C1カテゴリ,C2/C3カテゴリへの免疫) |
||
|
環境 |
ETSI EN 300 019: 2-1 (クラス1.2) & 2-2 (クラス2.3) IEC/EN 62040-3:2011 第4項の標準運転条件2. IEC 62040-3:2011 第4項の他の運用条件3, 2011/65/EU (RoHS) と 2012/19/EU (WEEE) に通知する必要があります |
||
|
1) 出力電圧範囲は工場で設定され,上部シャーシに個別キーリングがあります 3) 性能低下 - AC出力における電源増加と電圧THDの増加がない. |
2) AC負荷が優先される. 最大入手可能DC出力と電流は瞬間のACに依存しています 負荷と交流入力電圧,つまり最大1600Wの完全な交流電源と 230VACの名前の入力. 4) DC電圧が194Vを下回る場合,入力電流はこのレベルを超えて増加する可能性があります. |
||

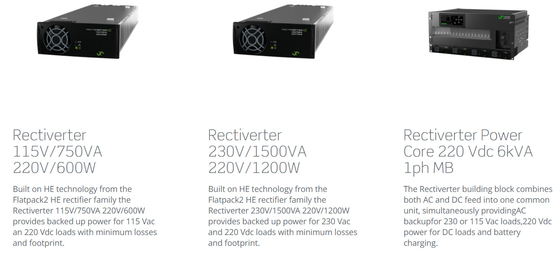

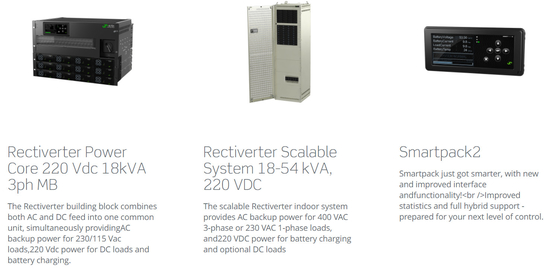

関連製品:
