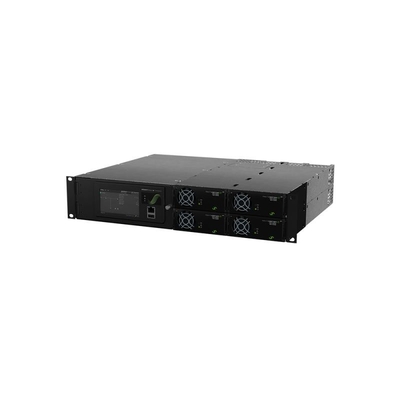

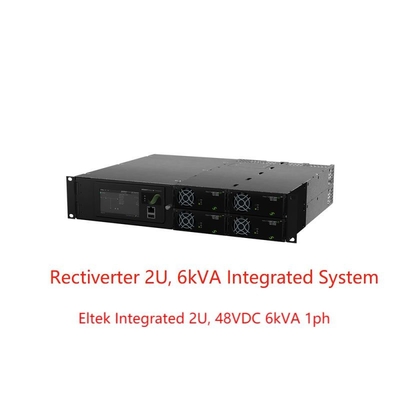

Smartpack 2の接触のEltek Rectiverterによって統合される2U、48VDC 6kVA 1phシステムおよび基本（部品番号.CIOR0402）
適用:
rectiverter 2U 19inchの総合システムは230 /115Vacおよび110Vdcバックアップが必要であるindustiral適用でバルクAC &DC出力が付いている立場システムだけとして使用することができる。
ACおよびDC両方のために出力電力合計は総8KW、ACに限られ、DCの出力限界はAC負荷のための限定が最高6kVAにそして最高4KWへのDCの負荷のために置かれる接続された負荷に従って、8KW置くことができる。
付加的な選択として、測定および信号を送ることはI/QのモニターまたはFlexiのモニターの缶ノードと広く伸ばすことができる。
TELECOM-MOBILE/WIRELESS
·LTE/4G/WiMAX
·分散アンテナ システム
·広帯域
·無線の基地局/細胞の場所
パワー ユーティリティー
·低い及び高圧開閉装置
·変圧器及び補助的な場所
·制御及び保護
·SCADAシステム
鉄道及び地下鉄の下部組織
·制御及び保護
·シグナリング
主要特点:
lコンパクト デザインおよび簡単な取付け
l単一フェーズ230か115VAC入出力
l 48Vdcの入出力
l 4つまでのrectiverterモジュール
l 8KWの合計AC+DCは出力した
l最高6kVA AC出力
l最高4KW/8KW DCの出力
l 1か2の棒AC配分の選択
l 1ポーランド人DCの配分の選択
lは移動の技術で造った
Techinicalデータ:
| モデル | 8つのkW、230 VAC | 4つのkW、115 VAC |
| 製品グループ | CIOR0402.1xxx | CIOR0402.1xxx |
| ACはデータをアウトプット | ||
| 電圧（） （デフォルトの/調節可能な範囲） 1） | 230 VAC/200-240 VAC | 115 VAC/100-127 VAC |
| 頻度（インバーター モード–デフォルト） | 50のHz （適応性がある） | 60のHz （適応性がある） |
| 頻度（settableインバーター モード–） | 50のHz、60のHzまたは最後のsynced 50/60のHz （適応性がある） | |
| 力の最高（連続的な/積み過ぎ <15s> | 4800 W （6000 VA）/8000 VA | 2400 W （3000 VA）/4000 VA |
| 現在の最高（連続的/積み過ぎ <15s> | 26本の腕/34,8本の腕 | |
| 現在の（最高の）速い旅行（20ms） | 128 A （6つのxの体言） | |
| 遅らせなさい（電圧すくい） （電池への切換えの前に） | 5氏 | 5氏 |
| THD | < 1=""> | |
| 保護 | ホットプラグ対応Lのヒューズ バリスター | |
| DCはデータをアウトプット | ||
| 電圧（（デフォルトの）/調節可能な範囲） | 53,5 VDC/43-58 VDC | |
| 力（最高の@nominalの入力） | 4800 W 2） | 2400 W 2） |
| 現在（最高@VOUTの≤ 48 VDC） | 100 A 2） | 50 A 2） |
| 現在の共有（10 - 100%の負荷） | 10からの100%の負荷への最高の流れの± 5% | |
| 保護 | 電圧操業停止、逆転させた極性およびヒューズ上の短絡の証拠、 | |
| 入力データ | ||
| AC本管の入れられた電圧（範囲/LVの接続解除） | 185-275 VAC/170 VAC | 95-140 VAC/85 VAC |
| 現在のAC （最高-モジュールのタイプによって決まる） | 32,8-46腕3） | 36,8-45,2腕3） |
| 頻度（デフォルト:同時性の範囲） | 47-53及び57-63のHz | 57-63及び47-53のHz |
| 頻度（settable:同時性の範囲） | 47-53 Hz、57-63のHzまたは両方（適応性がある） | |
| 力率/THD | > の0,99 70%の負荷か多く/ < 3=""> | |
| DC電圧の体言/拡張範囲4） | 45-58 VDC/40-45 VDC | |
| 現在のDC （最高） | 積み過ぎ（15 s）の間の128 A/180 A | 積み過ぎ（15 s）の間の64 A/90 A |
| 入れられた特徴 |
ホットプラグ対応LおよびNバリスターのヒューズ ACは4つのmm2入れた個々のねじ込み端子をL、N及びPE （4x単一フェーズ）のための |
|
| 選択 | ||
| 制御および監視（マスターの単位） | Smartpack2接触 | |
| 制御および監視（基本的な単位） | 基本Smartpack2 | |
| コントローラーはノードできる | 入力/出力のモニターのT2 | |
| AC配分 | ACは10のmm2出力した個々のねじ込み端子をL、N及びPE （1x単一フェーズ）のための | |
| DCの配分 | 2x M6のボルトのDCの大きさの関係 | |
| 他の指定 | ||
| 効率 | > 96% （本管モード）、> 94% （インバーター モード） | > 92% （本管モード）、> 91% （インバーター モード） |
| 実用温度 | -40から+55 °C （- 40から+131 °F）、不凝縮湿気5 95% RH | |
| 保管温度 | -40から+85 °C （- 40から+185 °F）、湿気不凝縮0 99% RH | |
| 次元[W X D X H] | 482 x 400 X 89のmm （2U） （19のx 15,7 x 3,5インチ） | |
| 重量 | 9,4のkg （20,7のlbs） | |
| 設計基準 | ||
| 電気安全 | EN 60950-1のEN 62040-1 UPSの安全 | |
|
EMC |
ETSI EN 300 386 V2.1.1、FCC CFR 47の部15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
環境 |
ETSI EN 300 019: 2-1 （クラス1.2）、2-2 （クラス2.3）及び2-3 （クラス3.2） IECの62040-3:2011節4.2による正常な動作条件。IECの62040-3:2011節4.3による他の作動条件は、助言されなければならない 迎合的なRoHS 3 （2015/863/EU）およびWEEE （2008/98/EC） |
|
|
1) 出力電圧範囲は工場で形成し、上のシャーシで個々の調整がある 3) 43ボルトの下の電圧を引っ張るDCの港が積み過ぎられれば入力電流はこのレベルの上で増加するかもしれない。 |
2) AC負荷に優先順位がある。出力電力および現在の最高の利用できるDCは即刻AC負荷およびAC入力電圧に依存している; i.e. 230 VAC.のための完全な交流電力そしてわずかな入力の66,4 Aの最高3200。 4) 減らされた性能- Over Loadサポート、そして出力200-240 VACののためにTHD高められた最高の出力電力非率（230 VACのための970 Wに@ 40 VDC） |
|

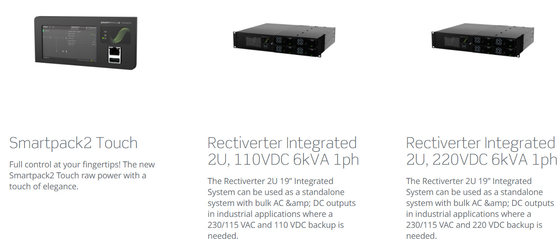

関連製品:
