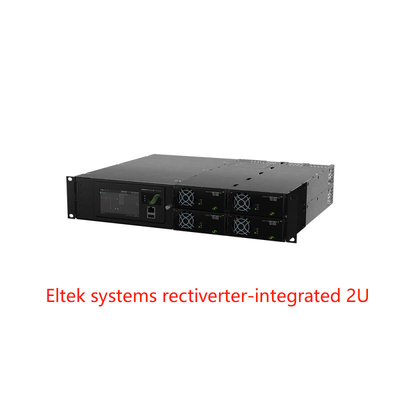

Eltek レクチバータ 2U、6kVA 統合システム 220 VDC システム、Smartpack2 タッチおよびベーシック産業用 CIOR0402.XXX
レクチンバータ 2U 19 インチ統合システムは、230 /115Vac および 220Vdc バックアップが必要な産業用途でバルク AC &DC 出力を備えた標準的な単独システムとして使用できます。
AC と DC の合計出力電力は合計 8KW に制限され、AC と DC の出力制限は接続された負荷に応じて設定できます。AC 負荷の制限は最大 6kVA、DC 負荷の制限は最大 4KW と 8KW に設定されます。 。
追加オプションとして、フレックスモニター CAN ノードを使用して測定と信号伝達を幅広く拡張できます。
テレコムモバイル/ワイヤレス
・LTE/4G/WiMAX
・分散型アンテナシステム
・ブロードバンド
・無線基地局/セルサイト
電力会社
・低圧および高圧開閉装置
・変圧器＆サブステーション
· 制御と保護
・SCADAシステム
鉄道および地下鉄インフラストラクチャ
· 制御と保護
· シグナリング
主な特徴:
l コンパクトな設計と簡単な設置
l 単相 230 または 115VAC 入出力
l 48Vdc 入力および出力
l 最大 4 つの整流器モジュール
l 合計 8KW AC+DC 出力
l最大6kVA AC出力
l 最大4KW/8KW DC出力
l 1 極または 2 極 AC 分配オプション
l 1極DC分配オプション
l 内蔵転送テクノロジー
技術データ:
| モデル | 8kW、230V交流 | 4kW、115V交流 |
| 製品ファミリー | CIOR0402.1xxx | CIOR0402.1xxx |
| AC出力データ | ||
| 電圧（デフォルト）/（調整範囲）1) | AC230V / AC200-240V | AC115V / AC100-127V |
| 周波数 (インバータモード – デフォルト) | 50Hz（適応） | 60Hz（適応） |
| 周波数（インバータモード 設定可能） | 50 Hz、60 Hz、または最後に同期された 50 / 60 Hz (適応型) | |
| 最大電力 (連続/過負荷 <15 秒) | 4800W(6000VA)/8000VA | 2400W(3000VA)/4000VA |
| 電流最大値 (連続/過負荷 <15 秒) | 26 アーム / 34,8 アーム | |
| 現在の（最大）クイックトリップ（20ms） | 128 A (6 x 公称値) | |
|
ホールドアップ（電圧ディップ）（に切り替える前） バッテリー） |
5ミリ秒 | 5ミリ秒 |
| THD | < 1.5 % (抵抗負荷時) | |
| 保護 | ヒューズ in L、ホットプラグ対応、バリスタ | |
| DC出力データ | ||
| 電圧（デフォルト）/（調整範囲） | DC245V / DC194～290V | |
| 電力 (最大@公称入力) | 4800W2) | 2400W2) |
| 電流 (最大 @VOUT ≤ 108 VDC) | 22.2A2) | 11.1A2) |
| 電流分担 (10 ～ 100% 負荷) | 10 ～ 100 % 負荷で最大電流の ±5 % | |
| 保護 | 短絡保護、過電圧シャットダウン、逆極性およびヒューズ | |
| 入力データ | ||
| AC 主入力電圧 (範囲 / LV 切断) | AC185～275V/AC170V | AC95～140V/AC85V |
| AC 電流 (最大 - モジュールのタイプによって異なります) | 32,8-46 アーム 3) | 36,8-45,2 アーム 3) |
| 周波数 (デフォルト: 同期範囲) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz |
| 周波数（設定可能：同期範囲） | 47 ～ 53 Hz、57 ～ 63 Hz、またはその両方 (適応型) | |
| 力率 / THD | 50% 以上の負荷で > 0.99 / < 3.5 % | |
| DC 電圧公称 / 拡張範囲4) | DC204～290V/DC180～204V | |
| 直流電流（最大） | 26.7 A / 過負荷時 36 A (15 秒) | 過負荷時 12.8 A / 18 A (15 秒) |
| 入力特徴 |
L および N のヒューズ、ホットプラグ対応、バリスタ AC入力個別ネジ端子4mm2L、N、PE用（単相4本） |
|
| オプション | ||
| 制御・監視（親機） | スマートパック2タッチ | |
| 制御・監視（基本ユニット） | Smartpack2 ベーシック産業用 | |
| コントローラーCANノード | フレキシモニター（中継ボックス付） | |
| 交流配電 | AC出力個別ネジ端子 10mm2L、N、PE用（単相1本） | |
| 直流配電 | 2x M6 ボルトの DC バルク接続 | |
| その他の仕様 | ||
| 効率 | > 96 % (主電源モード)、> 95 % (インバーターモード) | > 93 % (主電源モード)、> 92 % (インバーターモード) |
| 動作温度 | -40 ～ +55 °C (-40 ～ +131 °F)、湿度 5 ～ 95 % RH (結露なきこと) | |
| 保管温度 | -40 ～ +85 °C (-40 ～ +185 °F)、湿度 0 ～ 99 % RH、結露なきこと | |
| 寸法 [幅×奥行き×高さ] | 482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 インチ) | |
| 重さ | 9.9kg (21.8ポンド) | |
| 設計基準 | ||
| 電気的安全性 | EN 60950-1、EN 62040-1 UPS の安全性 | |
|
EMC |
ETSI EN 300 386 V2.1.1、FCC CFR 47 パート 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
環境 |
ETSI EN 300 019: 2-1 (クラス 1.2)、2-2 (クラス 2.3) & 2-3 (クラス 3.2) IEC 62040-3:2011 の第 4.2 項に基づく通常の動作条件。 IEC 62040-3:2011 の第 4.3 項に基づくその他の動作条件については、通知する必要があります。 RoHS 3 (2015/863/EU) および WEEE (2008/98/EC) に準拠 |
|
|
1) 出力電圧範囲は工場で設定され、上部シャーシに個別のキー設定があります 3) DC ポートが過負荷になり、電圧が 194 V 未満になると、入力電流がこのレベルを超えて増加する可能性があります。 |
2) AC 負荷が優先されます。最大利用可能DC 出力電力と電流は、瞬時の AC 負荷と AC 入力電圧に依存します。 つまり、最大 AC 電源および 230 VAC の公称入力で最大 3200 W / 29.6 A。 4) 性能の低下 - 過負荷サポートはなく、200 ～ 240 VAC 出力では THD が増加し、最大出力電力が低下します (230 VAC @ 180 VDC で 970 W)。 |
|

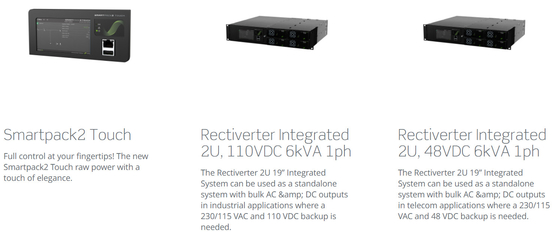

関連製品:
ソリューション
中国国内外の通信会社向けに現地調査、お客様のご要望に応じた専門的なプランのご提案、技術サポート、保守サービスなどトータルなソリューションを提供いたします。当社には有能なチームがあり、世界中に信頼できるパートナーのネットワークがあります。
よくある質問 ：
1. 品質はどのように管理していますか?
A：出荷前にすべての製品は、製品の品質を保証するために、使用シナリオ、負荷および全負荷、電流共有テストをシミュレートされています。
2. 最低注文数量はいくらですか?
A:最低注文数量はありません、1個からでも可能です。唯一の違いは価格とスケジュールです。
3. あなたの会社を紹介していただけますか?
A:とても光栄です。当社の情報をより包括的かつ直接的にご紹介するために、後ほど会社紹介文書をお送りします。
4. あなたの会社の利点は何ですか?
A：十分な在庫とその後の供給更新のための供給保証。顧客のさまざまなニーズに応じて柔軟に提供し、さまざまなソリューションを提供します。
5. サンプルを送ることはできますか?価格とともに報告してください。
A：サンプルを送ることができます、サンプルは大きな誇りの対象であり、貨物はあなたが負担する必要があります。
6. あなたの会社は品質の問題にどのように対処していますか?
A:当社はこの業界に10年近く取り組んでいます。すでに一定の評判はありました。丁寧に分析させていただきます。それが本当に当社の品質問題である場合は、契約内容に従って物事を行い、心配したりすることは決してありませんので、ご安心ください。当社のサービスチームが喜んで対応させていただきます。
7 W帽子ボー品質は？
A: 100% オリジナル、新しいパッケージ。各商品が良好な品質であることを確認するために、投稿前に各商品をテストします。
8 H保証は何ヶ月ですか？
答え: 1年間の品質保証
9品質の悪い商品があった場合はどう対処すればよいですか？
A: 品質の悪い商品については、保証期間内であれば当社負担で商品を郵送することができます。
