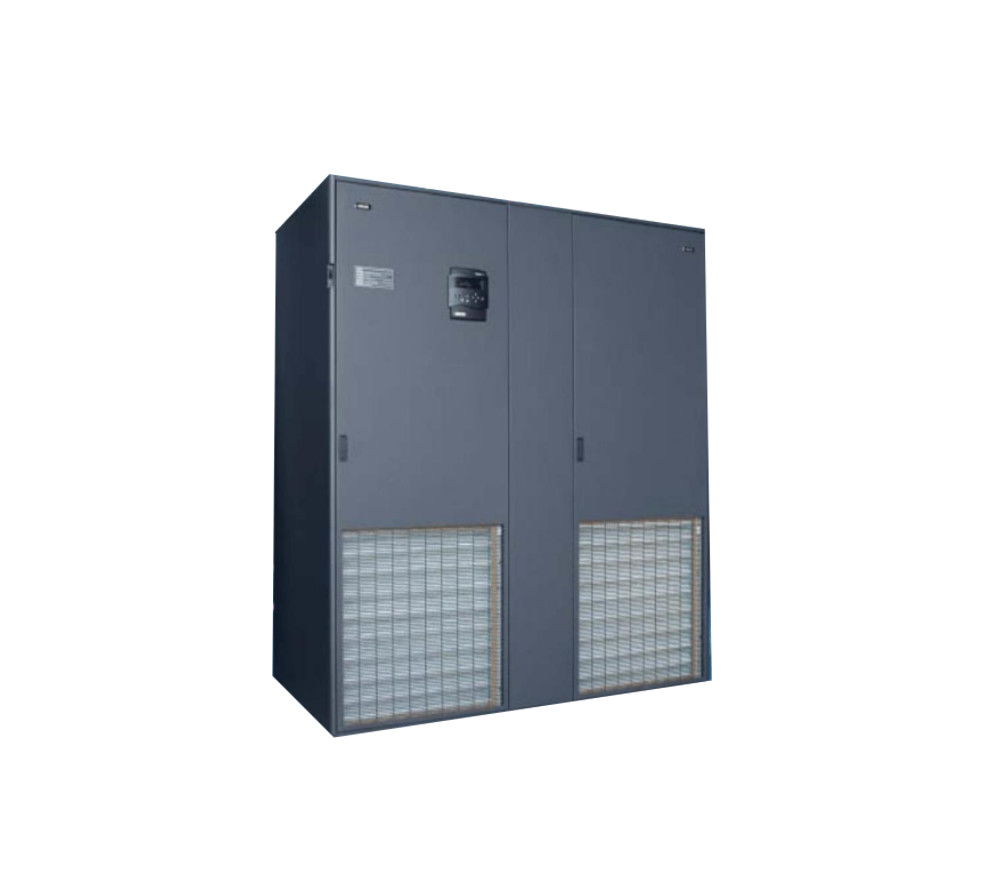

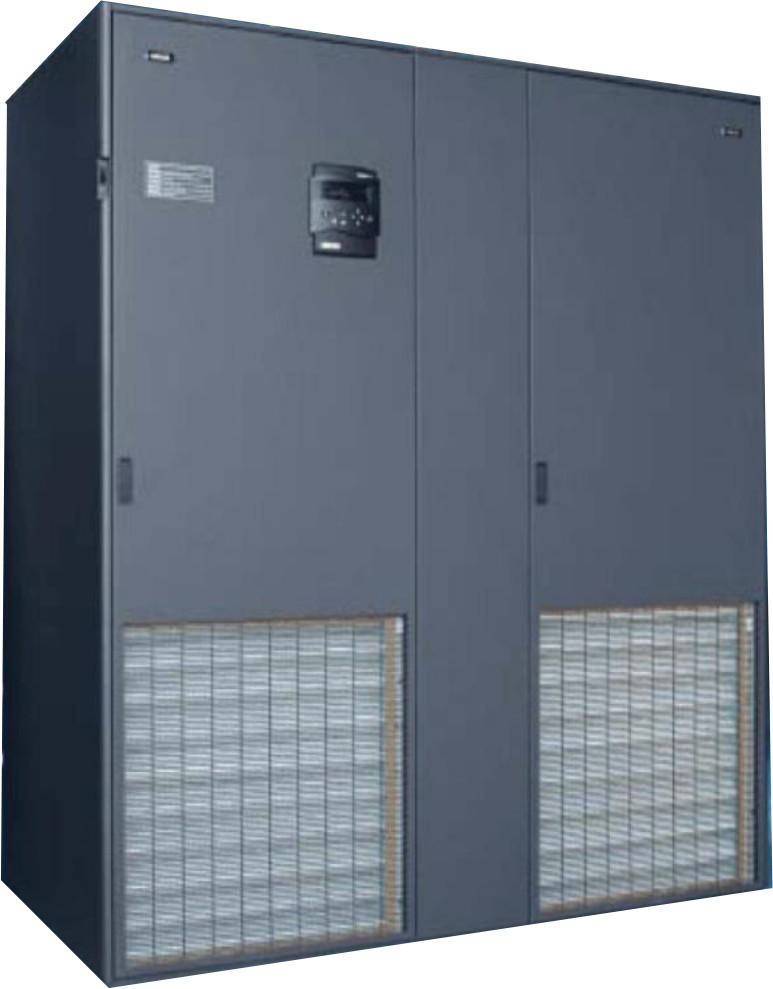

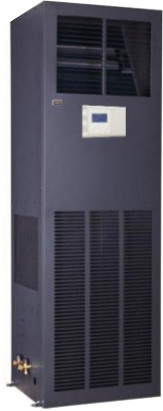

HIMODシリーズの精密エアコン 直接膨張式冷却
HIMODシリーズは,単一的な外観を持つモジュールとして設計され,モジュール組み合わせもサポートされています.
顧客が選択できる様々なモデルがあり,さまざまな条件で発行できます.
環境要件の多様性に対応するために,幅広いオプションアクセサリーが使用されています.
各ユニットには 調整可能な速度ファンがあり 圧力の問題を考慮することなく
高効率の扇風機
新型リペラー速度の高効率の扇風機で,静的圧力は20Paから450Paの間で,
HIMODシリーズでは低騒音が達成できます.
エネルギー節約
高効率の扇風機とスクロールコンプレッサーを使用したため
HIMODシリーズの消費電力は大幅に減少しています (従来のモデルより35%低くなっています).
運用・修理コストは低かった
HIMODシリーズは,さまざまなタイプの冷却剤 (R22/R407c/R410a/R134a) もサポートされています.
直接膨張気冷却/水冷却-AW (直接膨張風冷,水冷型-A/W) | |||||||
空気の流れ:下,上 ((送風方式:下送風,上送風) | |||||||
モデル (型号) | M25 | M29 | M32 | M34 | M35 | M41 | |
特性 (性能) | |||||||
総冷却上限 (総冷量) | kW | 26.5 | 30.7 | 33.3 | 36.2 | 37.0 | 41.8 |
湿度上限 (湿冷量) | kW | 24.2 | 29.3 | 32.5 | 34.1 | 35.1 | 40.4 |
湿熱比 (湿熱比) | 0.91 | 0.92 | 0.97 | 0.94 | 0.95 | 0.95 | |
EER (効率比) | 3.58 | 3.35 | 3.51 | 3.62 | 3.58 | 3.52 | |
圧縮機Q. (圧縮機数) | n | 1 | 1 | 1 | 2 | 1 | 1 |
コンプレッサーのパワー (圧縮機功率) | kW | 5.89 | 6.96 | 6.94 | 2x3 について82 | 7.96 | 10.0 |
扇風機Q (風機数) | n | 1 | 2 | 2 | 2 | 2 | |
扇風機入力電源 (風機入力功率) | kW | 1.52 | 1.90 | 1.99 | 2.38 | 2.38 | 2x1 について51 |
風速 (風量) | m3/h | 7100 | 7880 | 10040 | 11140 | 11220 | 12470 |
最大圧 (最大風圧-上/下風送) | パパ | 380 | 280 | 420 | 350 | 340 | 380 |
騒音 (噪音-下送風) | dB (A) | 53 | 55 | 58 | 61 | 61 | 58 |
湿度 (加湿量) | kg/h | 9 | 9 | 13 | 13 | 13 | 13 |
ハムの力 (加湿功率) | kW | 5.8 | 5.8 | 9 | 9 | 9 | 9 |
熱力 (加熱功率) | kW | 7.5 | 7.5 | 15 | 15 | 15 | 15 |
管 (气/液管径) | mm | 22/18 日 | 22/18 日 | 22/18 日 | 16/16 | 28/22 (日) | 28/22 (日) |
標識 冷水型-W (入水温度30°C,出水温度45°C) 標準型冷水型 -W (入水温30 出口水の温度 45 °C) |
|||||||
水流量 | 1/s | 0.64 | 0.71 | 0.74 | 2x0 について43 | 0.87 | 1.08 |
圧 (水端圧降) | kPa | 19 | 12 | 13 | 12 | 13 | 12 |
パイプ (水管管径) | インチ | 1 円 | 1 円 | 11/4 | 2x3/4 | 11/4 | 11/4 |
最大電力消費量 (最大耗電量) | kW | 14.9 | 16.3 | 23.0 | 21.2 | 25 | 28 |
長さ (長さ) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1500 |
幅 (宽度) | mm | 800 | 800 | 800 | 800 | 800 | 800 |
高さ (高度) | mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
体重 (净重) | 体重 | 425 | 430 | 575 | 590 | 580 | 600 |
モデル (型号) | M42 | M47 | M50 | M58 M66 | L83U | L99U | ||
特性 (性能) | ||||||||
総冷却上限 | kW | 42.8 | 53.7 | 54.9 | 60.1 703 | 86.3 | 104.6 | |
湿度上限.湿冷量 | kW | 41.5 | 49.0 | 52.2 | 58.3 689 | 79.5 | 95.2 | |
湿熱比 (湿熱比) | 0.97 | 0.91 | 0.95 | 0.97.0 だった98 | 0.92 | 0.92 | ||
EER (効率比) | 3.63 | 3.45 | 3.59 | 3.40 349 | 3.31 | 3.68 | ||
圧縮機Q. (圧縮機数) | n | 2 | 1 | 2 | 2 2 | 2 | 2 | |
コンプレッサーのパワー (圧縮機功率) | kW | 2×4 試して39 | 12.1 | 2×5 について9 | 2×6.962×7 について98 | 2×9 について0 | 2×11 について2 | |
扇風機Q (風機数) | n | 2 | 2 | 2 | 2 2 | 2 | ||
扇風機入力功率 (風機入力功率) 風速 (風量) |
kW m3/h |
2x1 について51 12530 |
2x1 について74 13550 |
2x1 について74 13540 |
2x1.89 2x2 について09 14580 15470 |
2x2 について8 21520 |
2x3 について0 24000 |
|
最大気圧 (最大風圧-上/下) 風送) |
パパ | 390 | 300 | 300 | 250 180 | 200 | 120 | |
騒音 (噪音-下送風) | dB (A) | 58 | 60 | 59 | 61 63 | 64.9 | 66.3 | |
湿度 (加湿量) | kg/h | 13 | 13 | 13 | 13 13 | 13 | 13 | |
ハムの力 (加湿功率) | kW | 9 | 9 | 9 | 9 9 | 9 | 9 | |
熱力 (加熱功率) | kW | 15 | 15 | 15 | 15 15 | 22.5 | 22.5 | |
管 ((气/液管径) | mm | 22/18 日 | 28/22 (日) | 22/18 日 | 22/18 28/22 | 28/22 (日) | 28/22 (日) | |
標識水冷型-W (入水温度30°C,出水温度45°C) 標準型水冷却型-W (入水温 30 °C,出口水の温度 45 °C) |
||||||||
水流量 | l/s | 2x0 について51 | 1.28 | 2x0 について66 | 2x0.72 2x0 について84 | 2x1 について12 | 2x1 について35 | |
圧 (水端圧降) | kPa | 12 | 13 | 20 | 12 12 | 10 | 11 | |
パイプ (水管管径) | インチ | 23/4 | 11/4 | 21/4 | 21/4 21/4 | 21/4 | 21/4 | |
最大電力消費量 電気量) |
kW | 22.4 | 30.5 | 24.4 | 25.8 272 | 37 | 39.7 | |
長さ (長さ) | mm | 1500 | 1850 | 1850 | 1850年 1900年 | 2150 | 2300 | |
幅 (宽度) | mm | 800 | 850 | 850 | 850 950 | 1000 | 1080 | |
高さ (高度) | mm | 1800 | 1800 | 1800 | 1800 1800 | 1800 | 1800 | |
体重 (净重) | キロ | 600 | 620 | 635 | 650 670 | 950 | 1000 |
