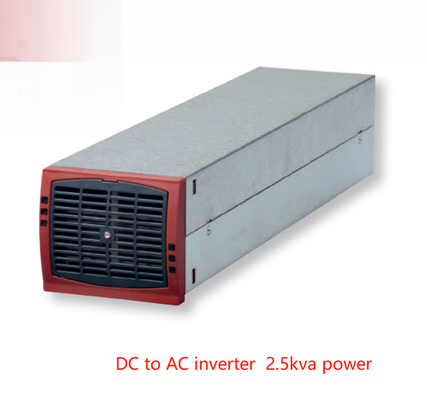

CE+T モジュール型インバータ TSI BRAVO シリーズ 24V / 48V / 60V / 110 V / 220 Vdc 出力 230 Vac DC-AC インバータ。
BRAVO は、純粋な正弦波 AC 電源を提供する、コンパクトでスケーラブルなモジュール型インバータです。DC と組み合わせて使用することで、
電源システムは、優れた AC バックアップ
ソリューションを提供します。最新のインバータ技術を採用し、コンパクトなサイズで優れたエネルギー効率を実現しています。
「Twin Sine Innovation」（TSI）技術により、すべての
単一障害点を排除し、完全なスケーラビリティを実現。最大 32 モジュールを並列接続し、最大 96% の高効率を実現し、運用コストを削減します。
l デュアル入力ソース（AC & DC）
l 150 Vac ～ 265 Vac の広い AC 入力範囲
l コンパクト設計
l 高効率
l 転送時間を 0 に短縮
l 2 U で最大 10kVA
l 75kVA のエンクロージャ 3 台で最大 225kVA
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| 一般 | |||||
| EMC（イミュニティ） | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC（エミッション）（クラス） | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| 安全性 | EN62040-1 | ||||
| 冷却 / 絶縁 | 強制 / 二重 | ||||
| MTBF | 240,000 時間（MIL-217-F） | ||||
| 効率（標準）：電力変換の向上 / オンライン | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| 絶縁耐圧 DC/AC | 4300 Vdc | ||||
| 真の冗長システム – 準拠 |
AC 出力および DC 入力電源ポートに 3 つの切断レベル AC 入力ポートに 4 つの切断レベル |
||||
| RoHS | 準拠 | ||||
| 振動 | GR63 オフィス振動 0 ～ 100 Hz-0.1 g / 輸送振動 5 ～ 100 Hz 0.5 g 100 ～ 500 Hz-1.5 g / 落下試験 | ||||
| 動作条件 |
IP20 または IP21 環境での設置向けに設計されています。 ほこりの多い環境や湿度の高い環境に設置する場合は、適切な対策（空気ろ過など）を講じる必要があります。 |
||||
| 標高（海抜）減定格なし | 1500 m – 100 m あたり 0.8 % | ||||
| 周囲 / 保管温度 / 相対湿度 | -20 ～ 50 °C / -40 ～ 70 °C / 95 %、結露なきこと | ||||
| 材質（ケーシング） | 塗装鋼-ALU ZINC | ||||
| AC 出力電力 | |||||
| 定格出力電力（VA）/（W） | 1500 / 1200 | 2500 / 2000 | |||
| 短時間過負荷容量 | 150 %（15 秒）T°範囲内で 110 % 永続的 | ||||
| 許容負荷力率 | 0 インダクティブから 0 キャパシティブまでの全定格電力 | ||||
| 内部温度管理とスイッチオフ | はい | ||||
| DC 入力仕様 | |||||
| 定格電圧（DC） | 24 V | 48 V | 60 V | 110 V | 220 V |
| 電圧範囲（DC） | 19 ～ 35 V | 40 ～ 60 V | 48 ～ 72 V | 90 ～ 160 V | 170 ～ 300 V |
| 定格電流 |
56 A（24 Vdc で、 1200 W 出力時） |
46 A（48 Vdc で、 2000 W 出力時） |
35 A（60 Vdc で、 2000 W 出力時） |
19 A（110 Vdc で、 2000 W 出力時） |
9.8 A（220 Vdc で、 2000 W 出力時） |
| 最大入力電流（15 秒間）/ 電圧リップル | 84 A /< 100 mV rms |
84 A /< 2 mV Psopho |
52 A< 100 mV rms | 29 A /< 200 mV rms |
14.9 A /< 200 mV rms |
| 入力電圧境界 | T2S インターフェースでユーザーが選択可能 | ||||
|
AC 入力仕様 AC 入力は EPC モジュールでのみ利用可能で、REG モジュールには ACin はありません。 |
|||||
| 定格電圧（AC） | 220/230/240 V 1P または 3P（3P の場合は最低 3 つのシェルフ） | ||||
| 電圧範囲（AC） | 150 ～ 265 V | ||||
|
ブラウンアウト |
150 ～ 185 V リニア減定格 10 Vac あたり 150 VA/120 ワット | ||||
|
1200 VA / 960 W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
| DC への転送前の適合範囲 | 調整可能 | ||||
| 力率 | > 99% | ||||
| 周波数範囲（選択可能）/ 同期範囲 | 50 ～ 60 Hz / 範囲 47 ～ 53 Hz / 57 ～ 63 Hz | ||||
| AC 出力仕様 | |||||
| 定格電圧（AC*） | 220/230/240 V | ||||
| 周波数 / 周波数精度 | 50 ～ 60 Hz / 0.03 % | ||||
| 全高調波歪み（抵抗負荷） | < 1.5 % | ||||
| 負荷衝撃回復時間 | 0.4 ミリ秒 | ||||
| ターンオン遅延 | 設置されているモジュールの数に応じて 20 秒から 40 秒 | ||||
| 定格電流。逆電流から保護 | 6.6 A | 10.9 A | |||
| クレストファクタ（定格電力時） | 2.8 : 1 | 3 : 1 | |||
| 短絡管理と保護付き | |||||
| 短絡クリアアップ容量 |
10 x In for 20 msec - AC 入力ポートで電源が利用可能な場合に使用可能 マグニチュード制御と管理付き |
||||
| クリアアップ後の短絡電流容量 | 15 秒間 2.1 In、15 秒後 1.5 In | ||||
| 転送性能 | |||||
| 最大。 電圧 中断 / 合計 過渡 電圧 持続時間 （最大） | 0 秒 / 0 秒 | ||||
| 信号と監視 | |||||
| ディスプレイ | 概略 LED | ||||
| アラーム出力 / 監視 | シェルフのドライ接点 / 標準 USB ポートおよび T2S の MODBUS、オプション：Candis ディスプレイ / Candis TCP-IP | ||||
| リモートオン / オフ | T2S 経由でシェルフの背面端子で | ||||
