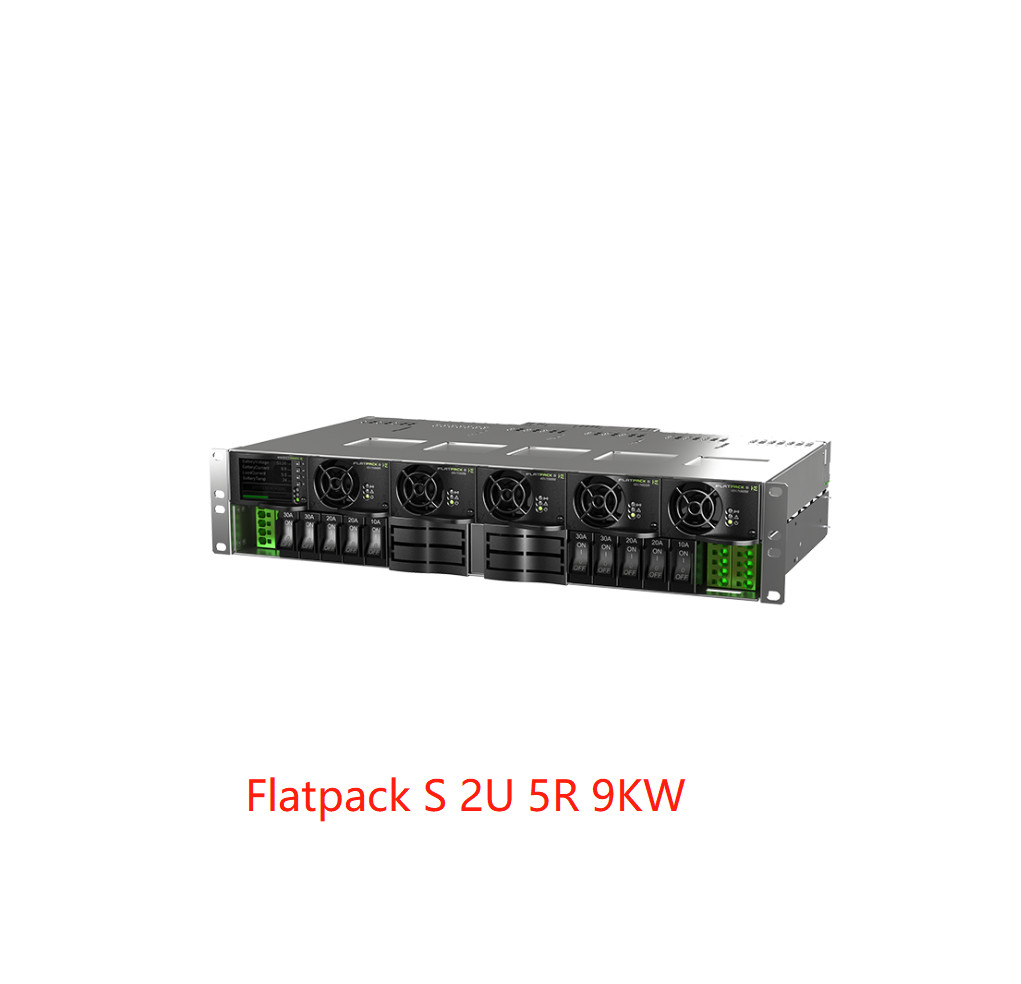

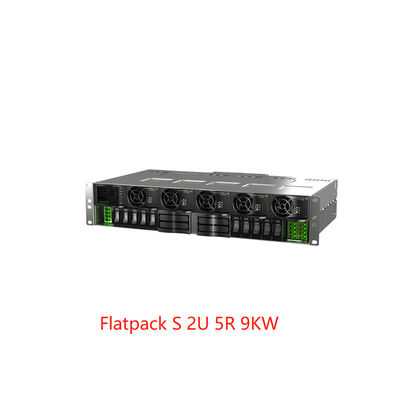

Eltek Flatpack S 2U 高さ9KW フラットパック S 48/1800HE 150A (CTOS0502.nnnn) と
この小さな電力密度の高いシステムは 純粋にプラグイン可能なブレーカーと直線器をベースにしており フィールドでも 必要なアプリケーションに合わせて簡単に設定できますFlatpack S HE直線器とSmartpack S制御器の組み合わせは,安全な信頼性があり 環境に優しい操作です
浅い深さにより ほとんどのキャビネットに適しており 代替装置として優れていますFlatpack Sファミリーは将来のニーズに鍵となります.
システム全体

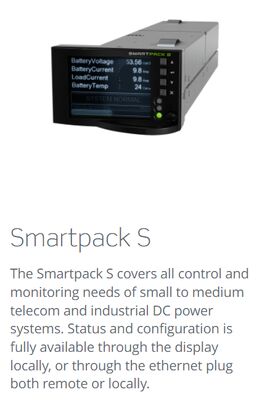

スマートパックSコントローラ
■ 高効率の直線器
■ バッテリーの配分
L 負荷の分布
システム深さ 270 mm
高さ1 2U
熱でプラグインできる直線器
熱いプラグインできるコントローラ
l エーテルネットポートによる高度な制御と監視
バッテリーと負荷のための4つの大きなブレーカー位置
10 x 30AMCBの分布
押す前部接続
LVBD
l LVLD (選択可能)
パラメーター:
| モデル | 2BB + 2LB | 2BB + 2LB LVLD | 4BB | |||||
|
部品番号 (電信電源システム設定) |
CTOS0502 ねぇ | CTOS0502 ねぇ | CTOS0502 ねぇ | |||||
| インプットデータ | ||||||||
| 電圧 (範囲) | 85から305VAC (45~66Hz) /85から250VDC | |||||||
| 最大電流 | 21 ARMS | |||||||
| メインの配置 | 3x 単相 | |||||||
| 接続 | フォストンコネクタのバック接続 (6.3mm) | |||||||
| 出力データ | ||||||||
| 定数電圧 | -48 VDC | |||||||
| 最大電流 CE | 紀元前150年 | |||||||
| 最大電流 UR (UL 認識) | 100 ADC | |||||||
| バッテリー配送 | ||||||||
| LVBD | デフォルト | |||||||
| プラグインブレーカー (最大指定) | 2×80A | 2×80A | 4x80A | |||||
| 接続 | M6 スタッドの後部接続,最大25mm2 | |||||||
| 負荷分布 | ||||||||
| LVLD (大型断層機) | n/a | デフォルト | n/a | |||||
| プラグインブレーカー 大型 (最大指定) | 2×80A | 2×80A | n/a | |||||
| 接続 大きい 断片 | M6 スタッドの後部接続,最大25mm2 | |||||||
| プラグインブレーカー 小型 (最大値) | 10 x 30 A 1) | |||||||
| 接続 小型のプラグインブレーカー | 前部接続 押す端末 最大6mm2 | |||||||
| コントロールと監視 | ||||||||
| スマートパックS | 6x インプット / アウトプットとイーサネット 2) | |||||||
| 他の仕様 | ||||||||
| サイズ (W / H / D) | 19° / 2U / 270 mm (後端蓋を含む) 3) | |||||||
| 重量 (制御器,直線器,断片器を含む) | 6.3kg [13.88ポンド] | |||||||
| マウント | 19 ブラシマウント | |||||||
| コード化 (出力電圧の混合を防止する) | Flatpack S 48 V / 1000 W & 1800 W のコード | |||||||
| 設計基準 | ||||||||
| 電気安全 | UL60950-1 / EN60950-1 | |||||||
| EMC |
ETSI EN 300 386 v16.1 EN 61000-6-1 (免疫軽工業) EN 61000-6-2 (免疫産業) EN 61000-6-3 + A1 (放出量軽工業) EN 61000-6-4 + A1 (排出量産業) |
|||||||
| 環境 |
ETS 300 019-2-1 クラス12 ETS 300 019-2-2 クラス23 ETS 300 019-2-3 クラス32 IEC 62040-5-3:2016 第4項の標準運転条件2. IEC 62040-5-3:2016 第4項の他の運用条件3警告する必要があります |
|||||||
|
1) 各断断支線 (5 x B フレーム断断機) が合計で最大 80 A の電力を有する 2) スマートパックSのデータシートを参照 3) 適切な空気流通のために,システムの前と後ろに30mmのスペースが必要です. |
||||||||

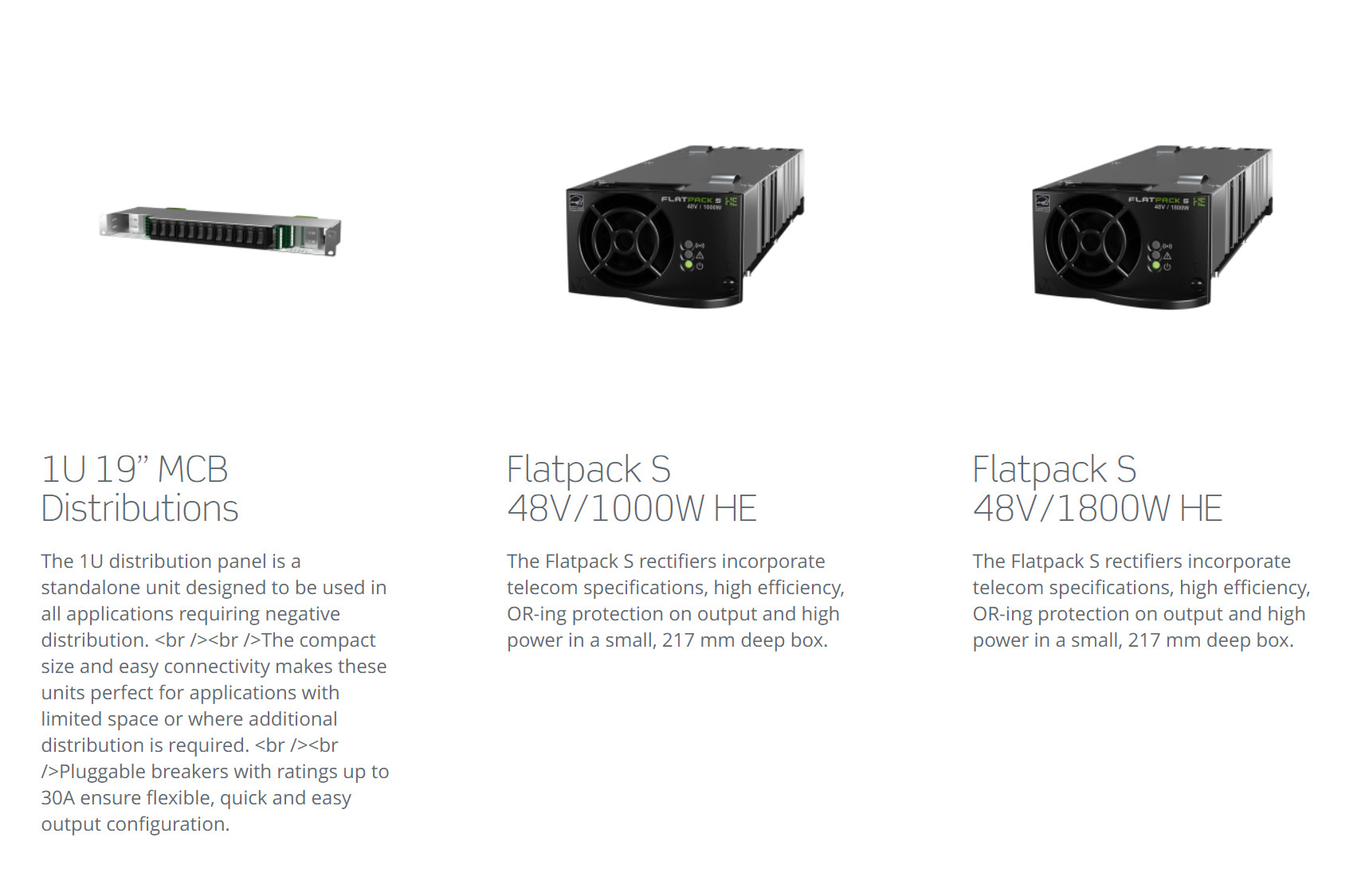

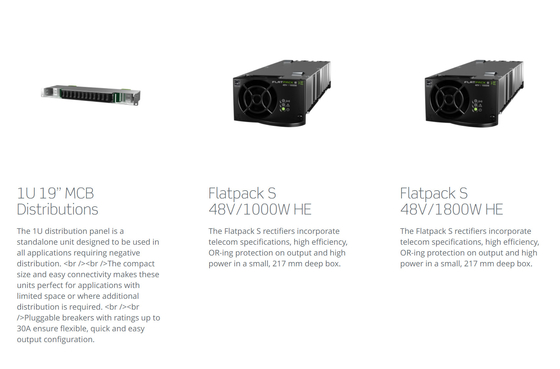

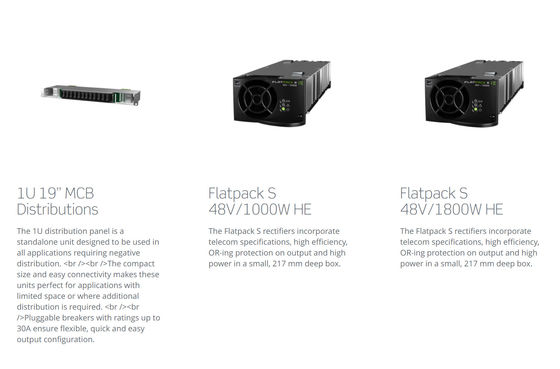

関連製品:
